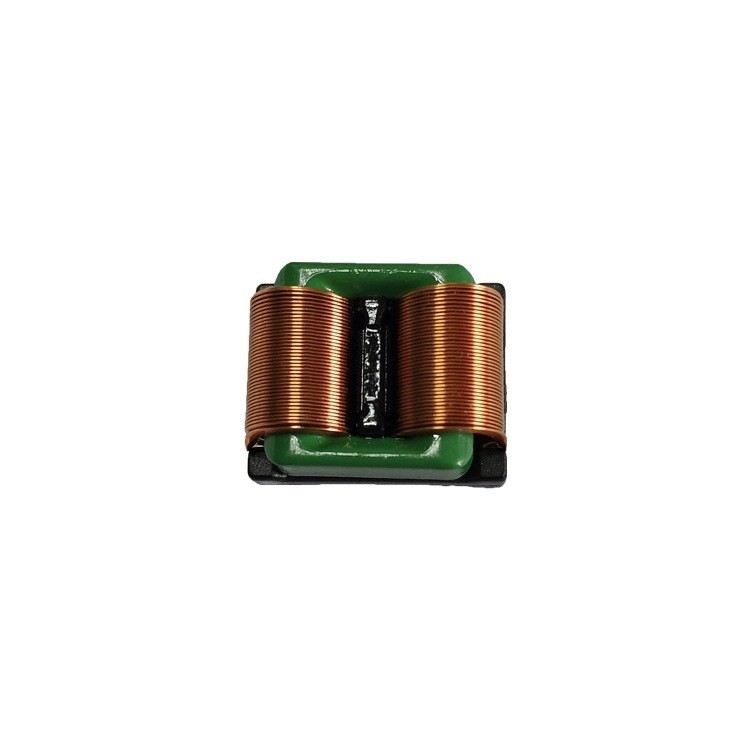

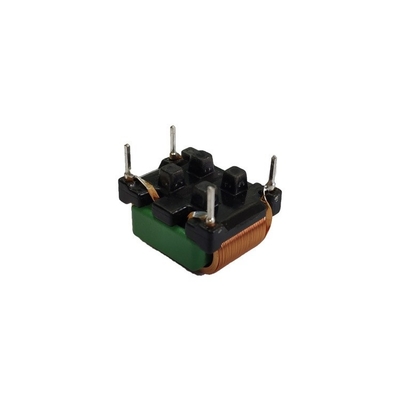

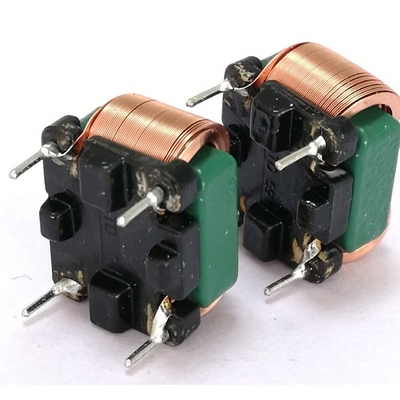

Filtre à fil plat à haute puissance horizontale de ferrite Mn-Zn carré

Le filtre de mode commun à fil plat est un composant de filtrage clé utilisé dans les circuits électroniques, conçu spécifiquement pour supprimer les interférences de mode commun.Comparé aux fils circulaires traditionnels, les fils plats peuvent fournir une plus grande surface, réduire efficacement la résistance, réduire l'effet sur la peau à haute fréquence et améliorer l'efficacité du filtrage.Ce filtre est généralement composé d'un noyau de ferrite et d'un fil plat enroulé dessusIl utilise les caractéristiques d'impédance élevée du noyau de ferrite pour les signaux de mode commun.le noyau les convertit en énergie thermique et la consomme, avec un impact minimal sur les signaux de mode différentiel (signals utiles normaux), assurant la pureté du signal transmis dans le circuit.Il est largement utilisé dans divers appareils électroniques avec des exigences élevées de compatibilité électromagnétique, tels que les cartes mères d'ordinateurs, les équipements de communication, etc., pour assurer un fonctionnement stable et fiable de l'équipement.

2.Avantage

Les filtres à mode commun à fil plat présentent des avantages significatifs en matière de suppression des interférences électromagnétiques en raison de leur conception et de leurs matériaux uniques
1. Des performances efficaces à haute fréquence: la structure de fil plat lui confère une plus grande surface et un impact de plus petite profondeur sur la peau.le courant est principalement concentré sur la surface des conducteursLa grande surface des fils plats peut réduire efficacement la résistance, minimiser la perte de signal et supprimer plus efficacement les interférences de mode commun à haute fréquence.

2. Bonnes caractéristiques de dissipation thermique: en raison de la grande surface de dissipation thermique des fils plats, par rapport aux filtres traditionnels à fils circulaires,la chaleur générée pendant le fonctionnement peut être dissipée plus rapidementCela améliore non seulement la stabilité du filtre, mais prolonge également sa durée de vie, ce qui lui permet de bien fonctionner dans les circuits d'exploitation à haute puissance et à long terme, tels que les circuits d'alimentation des serveurs.

3. Suppression précise du mode commun: en optimisant le matériau du noyau magnétique et la méthode d'enroulement du fil plat, une haute impédance peut être générée avec précision pour les signaux d'interférence du mode commun,alors que l'impédance pour les signaux de mode différentiel (signals utiles normaux) est extrêmement faibleCette caractéristique garantit que, tout en supprimant les interférences de mode commun, elle n'a presque pas d'impact sur la transmission normale du signal dans le circuit, assurant ainsi l'intégrité et l'exactitude du signal.

4. Faible rayonnement électromagnétique: la structure de l'enroulement de fil plat aide à réduire le rayonnement électromagnétique.comme les équipements médicaux, équipements électroniques d'aviation, etc., filtres à fil plat commun mode peuvent réduire efficacement le rayonnement électromagnétique généré par eux-mêmes,éviter les interférences avec d'autres appareils sensibles autour d'eux, et améliorer leur capacité anti-interférence.
