380V à 220V EI14 Transformateur step-down pour équipement audio AC à DC 12V 24V 48V

1Description du produit

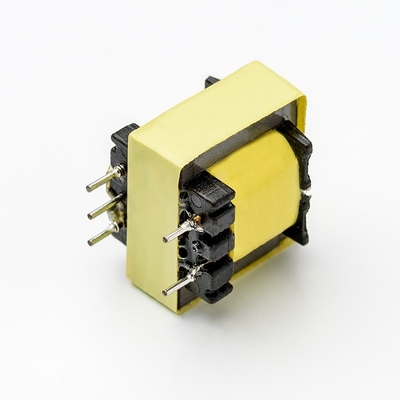

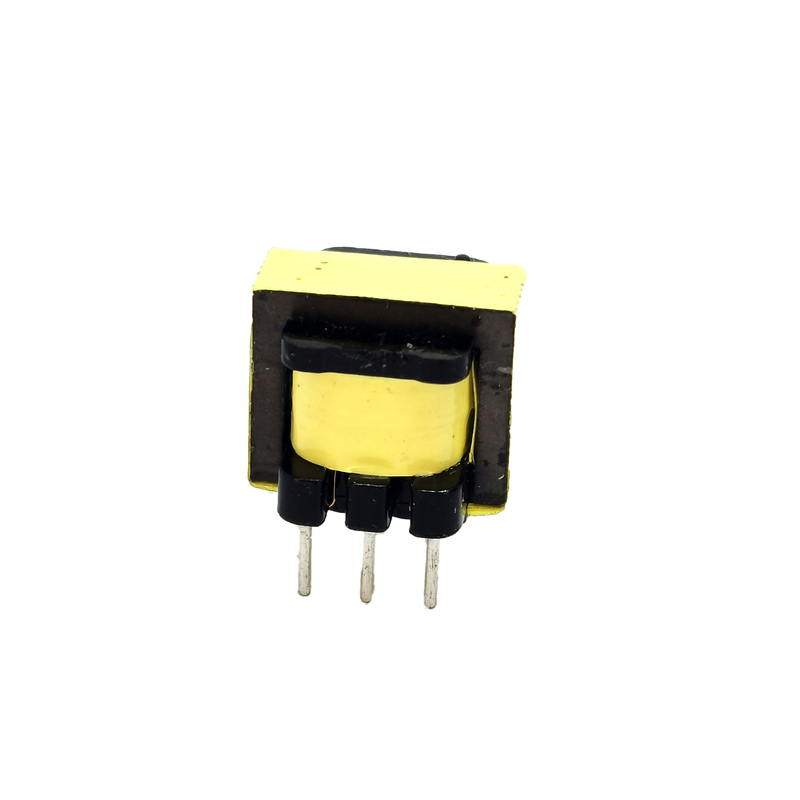

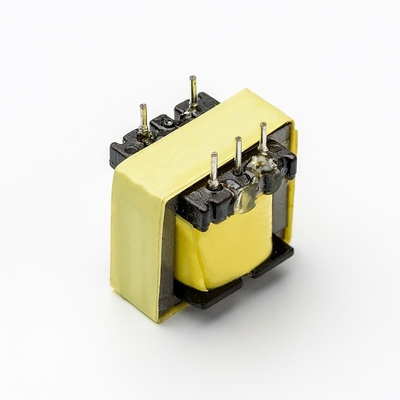

Le transformateur EI14 Step Down est un dispositif électrique spécialisé conçu pour réduire les niveaux de tension dans les circuits électriques.généralement fabriqués à partir de matériaux magnétiques de haute qualité tels que l'acier au silicium, il fournit un chemin magnétique efficace qui minimise les pertes magnétiques et assure des performances fiables.La taille compacte du noyau EI14 rend ce transformateur adapté pour les applications où l'espace est à la prime, ce qui lui permet d'être facilement intégré dans divers appareils et systèmes électroniques.

En tant que transformateur à déclenchement, sa fonction principale est de convertir une tension d'entrée plus élevée sur l'enroulement primaire en une tension de sortie plus faible sur l'enroulement secondaire.Ceci est réalisé par le principe de l' induction électromagnétique, où le champ magnétique changeant dans le noyau induit par le courant dans l'enroulement primaire génère une tension correspondante dans l'enroulement secondaire.Le rapport de virage spécifique entre les enroulements primaires et secondaires détermine l'étendue de la réduction de tension.

Le transformateur EI14 Step Down peut être utilisé dans un large éventail d'applications.il aide à réduire en toute sécurité la tension du réseau électrique à un niveau adapté aux composants internes de l'appareilIl peut également être utilisé dans les systèmes audio pour ajuster les niveaux de tension de différents composants, assurant ainsi le bon fonctionnement et la protection des équipements audio sensibles.dans certains systèmes de contrôle industriels, il joue un rôle crucial dans l'approvisionnement en tension appropriée pour les différents circuits de commande.

Conçu en tenant compte de la durabilité, ce transformateur est conçu pour résister aux conditions de fonctionnement normales, y compris les variations de température et les fluctuations électriques.Ses performances fiables en font un choix de confiance pour les ingénieurs professionnels et les amateurs de bricolage qui ont besoin d'une solution stable et efficace pour leurs projets électriquesDans l'ensemble, le transformateur EI14 Step Down est un composant précieux qui combine compacité, efficacité et fiabilité pour répondre aux besoins de conversion de tension de diverses applications électriques.

2- Le savoir-faire

Le processus de fabrication du transformateur step down EI14 comprend généralement les étapes suivantes:
1Production de noyaux de fer
Sélection du matériau: des tôles d'acier au silicium à haute perméabilité et d'autres matériaux magnétiques sont sélectionnés afin d'assurer une bonne conductivité magnétique et de réduire les pertes d'hystérésis et de courant tourbillonnant.
Percussion: les tôles d'acier au silicium sont perforées et coupées en copeaux de fer en forme de EI14 à l'aide de machines à perforer et d'autres équipements.Le procédé de ponçage doit assurer la précision dimensionnelle et la qualité des bords afin d'éviter les problèmes tels que les taches et les déformations pouvant affecter les performances..
Empilage: Les copeaux de fer perforés sont empilés dans un certain ordre et d'une certaine manière, en utilisant généralement une méthode d'empilement échelonnée pour rendre le circuit magnétique plus lisse et réduire la résistance magnétique.Lors de la stratification, il est nécessaire de contrôler l'étanchéité et la verticalité des stratifications afin d'assurer les performances globales du noyau de fer.

2. Production de remontage
Sélection du diamètre du fil: Sélectionnez le diamètre approprié du fil émaillé en fonction de paramètres tels que la puissance, la tension et le courant du transformateur.l'enroulement primaire a un diamètre de fil relativement mince, tandis que l'enroulement secondaire sélectionne le diamètre de fil approprié en fonction du courant de sortie pour répondre aux exigences de capacité de charge et de résistance actuelles.
Enroulement: l'utilisation d'une machine à enroulement pour enrouler le fil émaillé sur le squelette du noyau de fer.et étanchéité de l'enroulement. Contrôler avec précision le nombre de tours des enroulements primaires et secondaires selon les exigences de conception, en veillant à ce que le rapport de tours réponde aux exigences de conversion de tension.L'enroulement doit être serré et soigné., évitant ainsi des problèmes tels que la relâchement et le croisement, ainsi que des courts-circuits et une mauvaise isolation.
Traitement de l'isolation: une fois l'enroulement terminé, l'enroulement est isolé.les méthodes d'immersion ou de pulvérisation de peinture isolante sont utilisées pour améliorer les performances d'isolation des enroulements et prévenir les fuites entre les enroulements et entre les enroulements et les noyaux de fer.Après un traitement d'isolation, il est nécessaire de sécher et de solidifier la peinture d'isolation pour qu'elle sèche complètement et forme une bonne couche d'isolation.

3. Assemblée
Introduction du noyau: insérer le squelette de l'enroulement de la plaie sur la partie en forme de E du noyau de type EI,puis insérer le noyau en forme de I et le combiner avec le noyau en forme de E pour former une structure de noyau complète. Soyez prudent pendant le processus d'insertion pour éviter d'endommager l'enroulement et le noyau.
Fixation et emballage: Utilisez de la colle, du ruban adhésif ou d'autres matériaux de fixation pour fixer le noyau de fer et l'enroulement ensemble, en veillant à ce qu'ils ne se desserrent pas pendant l'utilisation.Pour certains transformateurs nécessitant des niveaux de protection plus élevés, ils seront également soumis à un traitement d'encapsulation, en utilisant de la résine époxy et d'autres matériaux d'encapsulation pour encapsuler le transformateur dans son ensemble, améliorant sa résistance à l'humidité, à la poussière,et résistance sismique.

4. Test et débogage
Inspection de l'apparence: Vérifiez l'apparence du transformateur pour la propreté, les dommages évidents, la déformation et les fils émaillés endommagés.
Épreuves de performance électrique: Épreuves de divers indicateurs de performance électrique des transformateurs, tels que le rapport de transformation, le courant sans charge, les pertes sans charge, les pertes de charge, la résistance à l'isolation,résister aux performances de tension, etc., afin de s'assurer qu'ils répondent aux exigences de conception et aux normes pertinentes.
Débogage: sur la base des résultats des essais, effectuer les débogages et réglages nécessaires sur le transformateur.la performance du transformateur peut être optimisée pour atteindre son état de fonctionnement optimal.
