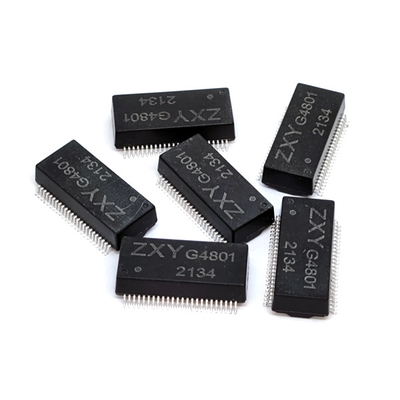

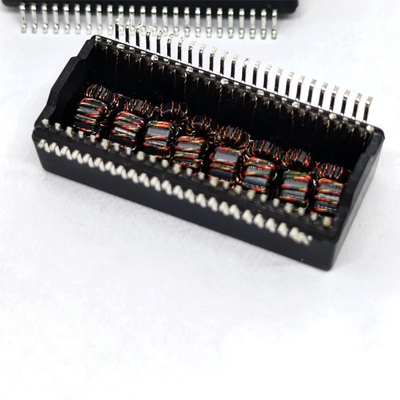

48 module magnétique d'IC de filtre de réseau de Pin Ethernet Lan Transformer SMD 1000Base-T

Nom De Marque:	ED8
Numéro De Modèle:	G4081
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	1000pieces/taille de carton : 380mm325mm345mm
Conditions De Paiement:	Xtransfer paypal de T/T

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine:

Ville de la Chine, Shenzhen.

Certification:

RoHS,ISO9001-2001

Utilisation:

Numéro de téléphone

la vitesse:

100 BASE-T ou personnalisé

Entretien croisé:

-33 dB au minimum @1MHz-100MHz

Salut-pot:

1500Vrms ou sur mesure

Nombre de broches:

48 épingles

Résistance à l'isolation:

500 MΩmin

Capacité d'approvisionnement:

1000K-pcs/month

Mettre en évidence:

48 Pin Ethernet Lan Transformer

Transformateur magnétique d'Ethernet électronique

Ethernet Lan Transformer SMD

Description du produit

Transformateur réseau LAN SMD 10/100/1000 Base-T Magnétique

1Il filtre le signal différentiel envoyé par le PHY avec la bobine d'accouplement du mode différentiel pour améliorer le signal.et l'accouple à l'autre extrémité du câble de réseau de connexion de différents niveaux par la conversion du champ électromagnétique;

2La seconde consiste à isoler différents niveaux entre différents appareils réseau pour empêcher que des tensions différentes ne soient transmises par les câbles réseau et endommagent les appareils.

En outre, le mercure de données peut également jouer un certain rôle de protection contre la foudre pour l'équipement.isolation haute tension, la correspondance d'impédance et la suppression des interférences électromagnétiques.

48 module magnétique d'IC de filtre de réseau de Pin Ethernet Lan Transformer SMD 1000Base-T 0

48 module magnétique d'IC de filtre de réseau de Pin Ethernet Lan Transformer SMD 1000Base-T 2

Spécification électrique @25°C

Inductivité OCL:Le système de détection de la fréquence de l'électricité doit être équipé d'un système de détection de la fréquence de l'électricité.

Inductivité de fuite:00,50 uH max @ 100 KHz 0,1 V

Capacité d'enroulement:28pF max @ 100KHz 0,1V

Résistance en courant continu:1.22 Max (16-14,11-9)

Ratio de rotation: 1 CT:1CT(TX)/1CT:1CT(RX) ± 3%

Polarité:1-16,6-11 En phase

Perte d'insertion:00,5-100 MHz -1,1 dB maximum

Perte de rendement:

0.5 à 30 MHz -18 dB Min

30.1-60MHz -18+20log ((f/30) dB Min

60.1-80MHz -12dB Min

Je vous en prie.

0.5-40MHz -35dB Min

40.1-100MHz -33+20*log ((f/50) dB Min

CMRR:00,5-100 MHz -30 dB Min

Isolement HI-POT:Le réglage de l'alimentation doit être effectué à l'aide d'un régulateur de tension.

Température de fonctionnement:0°C à 70°C

48 module magnétique d'IC de filtre de réseau de Pin Ethernet Lan Transformer SMD 1000Base-T 4
