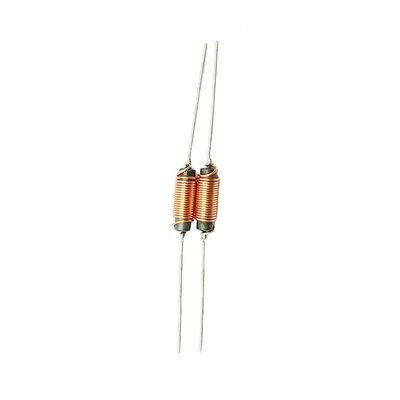

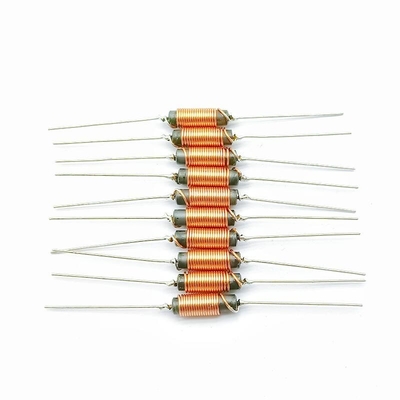

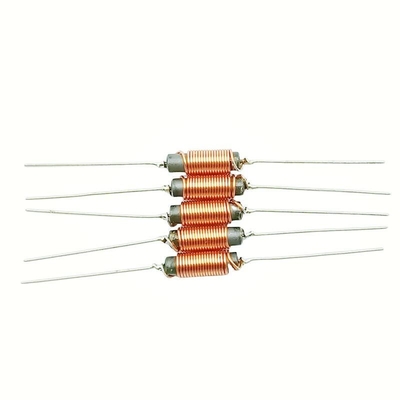

Inducteur axiale au plomb RWW4*15-6uH Filtre à bobine d'étranglement à haute précision et tension

1Description du produit

L'inducteur à plomb axial RWW4*15-6uH est un composant électronique courant largement utilisé dans divers circuits électroniques.Le terme "Axial Leaded" fait référence au fait que les broches dépassent axiellement les deux extrémités du corps de l'inducteur. This structure facilitates plug-in installation on printed circuit boards (PCBs) by inserting the pins into the corresponding holes on the PCB and soldering them in place to realize the connection to the circuit.

L'inductivité est l'un des attributs d'un circuit électronique ou d'un appareil, se référant à: lorsque le courant change,En raison de l'induction électromagnétique et de la résistance au changement de courant de la force électromotrice, certains grands inducteurs I fixes ou inducteurs réglables (tels que des bobines oscillantes)Les inducteurs I couramment utilisés sont considérés comme la version verticale de l'inductance axiale, une application pratique et une inductance axiale similaire.les inducteurs couramment utilisés peuvent avoir un volume plus important de types d'inducteurs, et le courant peut naturellement être amélioré dans une certaine mesure; la plupart d'entre eux sont un fil émaillé (ou un fil de gaze) enroulé directement autour du squelette, puis le noyau magnétique ou le noyau de cuivre,noyau de ferLe squelette est généralement constitué de plastique, de bactélite, de céramique,et peut être fabriqué en différentes formes selon les besoins réelsLes petits inducteurs (tels que les inducteurs I) n'utilisent généralement pas de squelette, mais enveloppent directement le fil émaillé autour du noyau magnétique.

2.Fonction

- stockage d'énergie: RWW4*15-6uH l'inducteur axiale au plomb a la caractéristique de stocker l'énergie du champ magnétique.Il sera converti en énergie magnétique stockéeLorsque le courant change, l'énergie du champ magnétique stocké est convertie en énergie électrique libérée, de façon à maintenir la stabilité relative du courant dans le circuit.

- Filtrage: Dans les circuits d'alimentation et les circuits de traitement du signal, l'inducteur axiale au plomb RWW4*15-6uH est souvent utilisé en conjonction avec des condensateurs et d'autres composants pour former des filtres.Il peut empêcher les signaux à haute fréquence, tout en permettant aux signaux à basse fréquence ou aux composants en courant continu de passer, filtrant ainsi le circuit des signaux de désordre et d'interférence, améliorent la stabilité de l'alimentation électrique et la qualité du signal.Par exemple:, à la sortie d'une source d'alimentation de commutation,un circuit filtrant LC composé d'un inducteur et d'un condensateur peut réduire efficacement l'ondulation de la tension de sortie et fournir une alimentation en courant continu en douceur et stable.

--Choke: Dans certains circuits, l'inducteur à plomb axial RWW4*15-6uH peut jouer le rôle d'étranglement, c'est-à-dire limiter le changement de courant.l'inducteur présente une certaine impédance (résistance inductive) au courant CA, dont la taille est proportionnelle à la valeur d'inductivité et à la fréquence du courant CA.l'amplitude du courant alternatif peut être limitée pour éviter les dommages aux composants du circuit causés par un courant excessif.

-- Oscillation: Dans le circuit d'oscillation, RWW4*15-6uH L'inducteur et le condensateur axiaux au plomb forment une boucle d'oscillation LC, qui peut générer un signal d'oscillation de fréquence spécifique.Ce signal oscillant a un large éventail d'applications dans les communications radio, circuits d'horloge et autres champs, fournissant une source de fréquence stable pour le circuit.
