Nom De Marque: | ZXY |
Numéro De Modèle: | ZXY-SMRH105 |
Nombre De Pièces: | Négociable |
Prix: | Négociable |
Détails De L'emballage: | 1000 pièces / taille du carton: 380 mm*325 mm*345 mm |
Conditions De Paiement: | Xtransfer paypal de T/T |

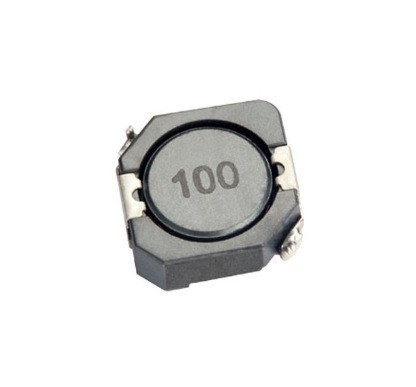

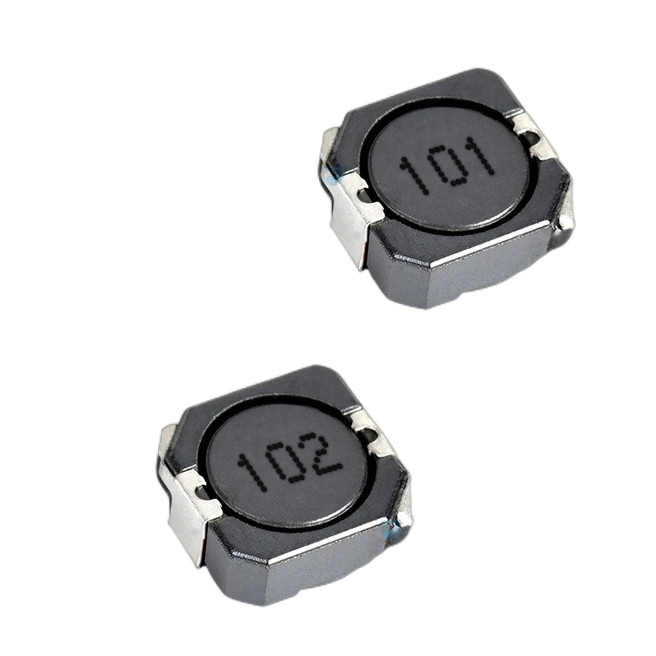

Structure du conducteur de puissance blindé SMD:
1. Noyau magnétique: Il est un composant clé d'un inducteur et est généralement constitué de matériaux magnétiques tels que la ferrite.qui peut effectivement rassembler et guider des champs magnétiquesLa forme et la taille du noyau magnétique sont conçues selon les spécifications et les exigences d'application de l'inducteur,en forme de blocs ou d'anneauxIl fournit un chemin pour les lignes de champ magnétique dans l'enroulement, aidant l'inducteur à stocker et à libérer de l'énergie.
2. Enroulement: Il est fait de fils métalliques (généralement en cuivre) et joue un rôle dans la conduction du courant.et méthode d'enroulement de l'enroulement ont un impact significatif sur les performances de l'inducteurLe nombre de tours détermine la taille de l'inductivité, tandis que le diamètre du fil affecte la capacité de charge du courant et la résistance en courant continu de l'inductivité.un diamètre de fil plus épais peut réduire la résistance en courant continuLes méthodes d'enroulement comprennent l'enroulement à une seule couche, l'enroulement à plusieurs couches, etc.Différentes méthodes d'enroulement peuvent affecter la capacité distribuée et les paramètres d'inductivité de fuite de l'inducteur.
3Couche de blindage: Il s'agit d'une structure importante qui distingue les inducteurs de puissance blindés à montage de surface des inducteurs ordinaires.La couche de blindage est généralement faite de matériaux magnétiques ou métalliques et enveloppée autour des enroulements et des noyaux magnétiquesSa fonction est de limiter le champ magnétique généré par l'inducteur dans une certaine plage, de réduire le rayonnement d'interférence électromagnétique (EMI) dans l'espace environnant,et empêche également les champs magnétiques externes d'interférer avec le champ magnétique interne de l'inducteur, améliorant ainsi la compatibilité électromagnétique de l'inducteur.
4. Pad de soudage: situé au bas de l'inducteur, utilisé pour souder l'inducteur sur une carte de circuit imprimé (PCB) pour obtenir une connexion électrique avec le circuit.La conception des plaquettes de soudure doit être conforme aux exigences du processus de soudure du PCB., assurant une bonne conductivité électrique et une bonne stabilité mécanique entre l'inducteur et le circuit imprimé.
Le type | Dimensions | Inductivité | |||
Unité | A1 (± 0,3) | A2 (± 0,3) | B (MAX) | ||
Le code de référence est le code de référence. | mm | 7.3 | 7.3 | 3.8 | 10 μH à 1000 μH |
pouces | 0.2874 | 0.2874 | 0.1496 | ||
Le code de référence SMRH74 | mm | 7.3 | 7.3 | 4.5 | 104 μH à 1000 μH |
pouces | 0.2874 | 0.2874 | 0.1772 | ||
Les résultats de l'analyse sont publiés dans le Bulletin. | mm | 12 | 12 | 5 | 30,9 μ H à 330 μ H |
pouces | 0.4724 | 0.4724 | 0.1969 | ||
Le code de référence SMRH125 | mm | 12 | 12 | 6.2 | 10,3 μH à 1 000 μH |
pouces | 0.4724 | 0.4724 | 0.2441 | ||
SMRH127 | mm | 12 | 12 | 8 | 1.2 μH à 1000 μH |
pouces | 0.4724 | 0.4724 | 0.315 | ||
Les données de référence sont les suivantes: | mm | 10 | 10 | 3.1 | 00,8 μH à 150 μH |
pouces | 0.3937 | 0.3937 | 0.122 | ||
Le code de référence est le SMRH104R. | mm | 10 | 10 plus 0,5/-0.3 | 4.2 | 1.5 μH à 330 μH |
pouces | 0.3937 | 0.3937 | 0.1654 | ||
Les données de référence sont les suivantes: | mm | 10 | 10 plus 0,5/-0.3 | 5.1 | 1.5 μH à 330 μH |
pouces | 0.3937 | 0.3937 | 0.2008 |
1Améliorer les performances du circuit: dans les circuits tels que la commutation des alimentations, le stockage et la conversion d'énergie peuvent être effectués efficacement, améliorant l'efficacité de la conversion de puissance,la tension de sortie réduiteEn même temps, sa bonne compatibilité électromagnétique peut réduire les interférences sonores dans le circuit,améliorer les performances et la fiabilité de tout le circuit.
2Facile à automatiser la production: la forme d'emballage à montage de surface facilite l'utilisation de la technologie de montage de surface automatisée (SMT) pour la production à grande échelle,amélioration de l'efficacité de la production et réduction des coûts de productionComparés aux inducteurs enfichables traditionnels, les inducteurs à montage de surface sont plus précis et plus rapides dans le processus de soudage, réduisant les erreurs et les incertitudes causées par les opérations manuelles.
3- Adapté aux environnements difficiles: grâce à la protection de la couche de blindage,l'inducteur de puissance blindé monté en surface peut résister dans une certaine mesure à l'impact de facteurs environnementaux externes (tels que l'humiditéEn outre, sa structure compacte et sa bonne stabilité mécanique lui permettent de maintenir des performances stables même dans des environnements de vibration et d'impact.le rendant adapté à divers scénarios d'application complexes.
Caractéristiques | Décrits |
Taille compacte | Grâce à l'emballage de dispositifs de montage en surface (SMD), il a un petit volume, ce qui permet d'économiser efficacement l'espace des circuits imprimés (PCB).Cela répond aux exigences de conception de la miniaturisation et de l'allégement des produits électroniques, facilitant l'intégration de plus de composants dans un espace limité. |
Bonne performance de blindage | Équipé d'une couche de blindage, il peut réduire considérablement le rayonnement et la réception des interférences électromagnétiques (EMI).empêche le champ magnétique généré par lui-même d'interférer avec les circuits sensibles environnantsD'autre part, il résiste à l'influence des champs magnétiques externes sur les performances de l'inducteur, améliorant la stabilité et la fiabilité du circuit. |
Capacité de traitement à haute puissance | Il peut résister à de gros courants et convient aux circuits de conversion d'énergie, tels que les alimentations électriques de commutation.la perte de chaleur pendant le passage du courant est réduite, assurant un fonctionnement stable dans des conditions de haute puissance. |
Valeur d'inductivité de haute précision | Grâce à un contrôle précis des matériaux de base, des virages et des procédés d'enroulement, une valeur d'inductivité de haute précision peut être obtenue.Cela répond aux exigences des circuits avec des exigences strictes pour les valeurs d'inductivité, garantissant la cohérence et la stabilité des performances du circuit. |
Faible résistance CC | L'enroulement a une faible résistance en courant continu, ce qui peut réduire la perte de puissance lorsque le courant passe à travers.spécialement adapté aux circuits à consommation d'énergie stricte. |
![]() |
