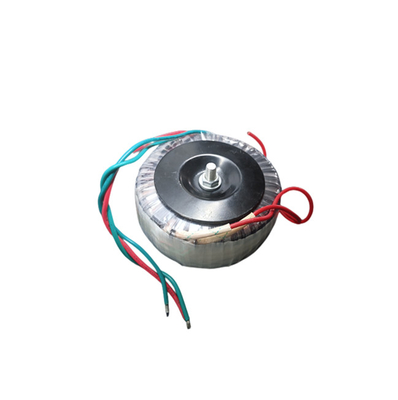

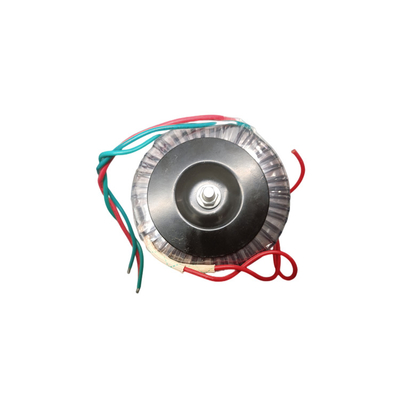

Transformateur audio toroïdal à entrée 110V 220V 230V sortie 12V 24V 55V 1000VA



1Description du produit

Le transformateur audio toroïdal est un grand type de transformateur électronique et a été largement utilisé dans les appareils électroménagers et autres équipements électroniques avec des exigences techniques élevées.Il est principalement utilisé comme transformateur de puissance et transformateur d'isolationLes transformateurs toroïdaux ont une série complète à l'étranger et sont largement utilisés dans les ordinateurs, les équipements médicaux, les télécommunications, les instruments et l'éclairage.Les transformateurs toroïdaux chinois ont grandi de rien au cours des dix dernières années.En plus de répondre à la demande intérieure de la Chine, ils sont également exportés en grande quantité.La Chine est principalement utilisée dans les équipements audio et les équipements de commande automatique pour appareils électroménagers, ainsi que l'éclairage des lampes à quartz et ainsi de suite.

2.Classification:

1Produits de transformateurs de puissance standard:

La capacité de la série est de 8~1500VA, avec un faible taux de régulation de tension, et la hausse de température à pleine charge n'est que de 40°C, ce qui permet un fonctionnement de surcharge à court terme,qui convient à des applications aux exigences élevéesLes enroulements primaires et secondaires sont isolés par une pellicule de polyester de qualité B (130°C),et au moins trois couches de ruban adhésif sont nécessaires pour résister à l'essai de tension AC 4000V pendant 1min.

2Produits de transformateurs de puissance économiques

La capacité de la série est de 501500VA. Sur la base de l'assurance des performances, nous nous efforçons de réduire le coût. Il convient au fonctionnement continu sans surcharge.L'augmentation de la température de fonctionnement est de 60°C, et la qualité du matériau d'isolation est A (105°C).

3Produits de transformateurs isolants

La capacité de série 50 ~ 1000VA, peut être divisée en deux séries pour les équipements industriels et médicaux.Les couches primaire et secondaire sont enveloppées d'au moins 4 couches de film isolant en polyester de classe B.La tension de rupture est supérieure à 4000 V. Tous les fils primaires doivent être des fils à double isolation.

4Transformateurs d'isolation médicale

En plus de répondre aux exigences ci-dessus, le transformateur d'isolation à usage médical doit également répondre à la norme UL544, c'est-à-dire:les enroulements primaires et secondaires doivent être protégés thermiquement, et la distance entre l'enroulement et le bouclier en cuivre à la terre doit être supérieure à 13 mm.

3.Application:

1Équipement audio

Parmi les transformateurs toroïdaux de cette usine, il y a avant tout des produits bien connus dans le domaine de l'équipement audio.Par exemple, les produits à haute performance pouvant être utilisés comme transformateurs de puissance dans les amplificateurs hi-fi de haute puissance de classe 3 et les transformateurs de puissance pour les équipements audio de moyenne et petite puissanceDes transformateurs toroïdaux de haute qualité peuvent être utilisés pour des gammes de puissance allant de 6VA à 1000VA.

2. commande électrique

Un transformateur de haute précision et de haute stabilité fabriqué par transformateur toroïdal.Nouveaux matériaux magnétiques hautes performances tels que les matériaux magnétiques doux en permalloy, des matériaux amorphes ou des alliages nanocristallins peuvent être utilisés comme noyaux magnétiques, avec des instruments intelligents précis et des méthodes d'essai spéciales.Il peut assurer des paramètres précis du transformateur et des performances complètement cohérentes.

3. Équipement médical

Transformateurs toroïdaux spécialement conçus et fabriqués pour l'équipement médical.Il renforce également spécialement la résistance électrique et améliore les performances thermiques anti-humiditéUn fusible thermique doit également être ajouté à l'intérieur du transformateur pour assurer la fiabilité.

4Application dans d' autres domaines

Les transformateurs toroïdaux peuvent également être utilisés dans des onduleurs de puissance de différentes tailles, tels que les systèmes de production d'énergie solaire et éolienne.Ce transformateur toroïdal à haut rendement avec un noyau de fer à faible perte peut grandement améliorer l'efficacité globale de l'alimentation de l'onduleur.

4.Avantages du transformateur toroïdal audio:

1. Efficacité électrique élevée

Le noyau n'a pas d'écart d'air, le coefficient d'empilement peut atteindre 95% ou plus, la perméabilité magnétique du noyau peut être de 1,5 à 1,8 T (le noyau stratifié ne peut être que de 1,2 à 1,4 T),le rendement électrique atteint 95% ou plus, et le courant de non-charge est uniquement du type stratifié.

2Petite taille et poids léger

Le poids du transformateur toroïdal peut être réduit de moitié par rapport au transformateur stratifié.le transformateur toroïdal peut facilement changer le rapport de la longueur, largeur et hauteur du noyau de fer, et peut être conçu pour répondre aux dimensions extérieures requises;

3Moins d' interférences magnétiques

Le noyau du transformateur toroïdal n'a pas d'écart d'air et les enroulements sont uniformément enroulés sur le noyau toroïdal.Il peut être utilisé dans les équipements électroniques de haute sensibilité sans blindage supplémentaire, telles que les applications dans les amplificateurs de bas niveau et les équipements médicaux;

4Moins de vibrations et de bruit

Le noyau de fer n'a pas d'écart d'air, ce qui peut réduire le noyau de fer.

Paramètres de forme:
