Transformateur audio

Le montage du PCB 2207 Permalloy Audio Transformer 600:600 10K:10K 10K600

Toutes Les Catégories

Transformateur audio de Permalloy

transformateur à haute fréquence

bobine de remplissage sans fil

Transformateur basse fréquence

inducteur de puce

Nous contacter

Ms. Chen

rhea@zxycoil.com

+8613554723725

Contactez-nous maintenant

Le montage du PCB 2207 Permalloy Audio Transformer 600:600 10K:10K 10K600

Nom De Marque:	ZXY
Numéro De Modèle:	Pour les véhicules à moteur à combustion
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	1000 pièces / taille du carton: 380 mm325 mm345 mm
Conditions De Paiement:	T/T paypal xtransfert

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine:

Shenzhen Guangdong, Chine

Certification:

Mots clés:

Transformateur audio en permalloy 2207 monté sur PCB

Matériel:

Permalloy

Caractéristiques de fréquence:

Faible fréquence

Enroulement:

2.5 à 50000

Façon à l'épreuve de l'humidité:

mise en pot

Rapport de tension:

Numéro de modèle:

10k: 10k: 10k: 10k:600,600:10k,600:600-1 plus 1:1 plus 1,600:600

Paramètre électrique:

Capacité d'approvisionnement:

1000K pièces/mois

Mettre en évidence:

une puissance de sortie de l'écran supérieure à 50 W

Transformateur d'isolement audio en alliage de nickel de 12 V

Description du produit

Le montage du PCB 2207 Permalloy Audio Transformer 600:600 10K:10K 10K600

1Description du produit

Le PCB Mount 2207 Permalloy Audio Transformer est un composant spécialisé conçu pour les applications audio.Avec un noyau en permalloy, il offre d'excellentes propriétés magnétiques, telles qu'une perméabilité magnétique élevée et une hystérésis magnétique faible.Cela lui permet de transmettre efficacement des signaux audio avec une distorsion minimale, assurant une reproduction sonore de haute qualité.La conception de montage PCB permet une intégration facile sur les cartes de circuit imprimé, ce qui le rend pratique pour une utilisation dans divers appareils électroniques liés à l'audio, tels que les amplificateurs, les mélangeurs,et unités de traitement audio.Il peut isoler efficacement les circuits, faire correspondre les impédances et équilibrer ou déséquilibrer les signaux audio, jouant un rôle crucial dans l'optimisation des performances audio et l'amélioration de l'expérience audio globale.

- Je ne sais pas.	Point d'essai	Testez le terminal	Limite	Condition d'essai	L'instrument d'essai est utilisé pour les essais de détection.
1	Inductivité	1 à 3	100 H MIN	100 Hz 03V parallèlement	Le CD1063
1	Inductivité	4 à 6	6.0H MIN	100 Hz 0,3 V parallèlement	Le CD1063
2	DCR	4 à 6	558 OHM+15%	25C	Le CD1063
3	Impédance	1 à 3	40 OHM土15%	25C	Le CD1063
4	RATION de roulement	1 à 3 à 4 à 6	600 OHM	- 1 à 2 KHz, 10 K, charge OHM	Ch325
5	Résultats de l'enquête	1 à 3 à 4 à 6	41 + 2%	10 KHZ 1 V	Ch325

2. Caractéristiques

Aspect	Caractéristiques du transformateur audio en permalloy 2207 monté sur PCB
La structure	-PCB - conception du montage: Spécialement conçu pour le montage de circuits imprimés. Sa taille compacte et sa disposition de broches configurées avec précision permettent une intégration facile sur les PCB, ce qui permet d'économiser beaucoup d'espace sur la carte.Cette conception est très appropriée pour les, des appareils audio miniaturisés, facilitant une conception de circuit plus rationalisée et plus économe en espace.
La structure	-Noyau en permalloy: utilise un noyau en permalloy, qui a une structure physique unique optimisée pour un transfert efficace du flux magnétique.La structure magnétique fine du permalloy contribue à ses excellentes propriétés magnétiques dans les applications de fréquence audio..
Performance électrique	-Perméabilité magnétique élevée: Le permalloy offre une perméabilité magnétique extrêmement élevée. Dans la gamme de fréquences audio (20 Hz - 20 kHz), cela permet un couplage magnétique efficace, minimisant les pertes d'énergie lors du transfert du signal.En conséquence, il peut transmettre avec précision à la fois les basses à basse fréquence et les signaux à haute fréquence avec une atténuation minimale, assurant une réponse à fréquence plate sur l'ensemble du spectre audio.
	-Faible perte d'hystérésisCela signifie que lorsque le champ magnétique dans le noyau alterne avec le signal audio, moins d'énergie est gaspillée pour inverser la magnétisation du noyau.En conséquence, le signal audio subit moins de distorsion, ce qui conduit à une reproduction sonore de haute fidélité.
	-Éddy bas - Perte actuelleLe noyau en permalloy, associé à des techniques d'enroulement appropriées, aide à réduire les pertes de courant de tourbillon.le transformateur peut fonctionner plus efficacement, en particulier lors d' une utilisation à long terme dans des équipements audio.
Fonction	-Isolement du signal audio: isole efficacement les différentes parties du circuit audio. Cet isolement empêche les interférences électriques d'une section du circuit d'affecter les autres,assurer un signal audio propre et purPar exemple, il peut séparer les étapes d'entrée et de sortie d'un amplificateur audio, protégeant ainsi l'entrée sensible du bruit potentiel ou des interférences de l'étape de sortie haute puissance.
	-Matching d'impédanceUne bonne correspondance d'impédance est cruciale pour maximiser le transfert de puissance entre les appareils,comme entre un microphone et un préamplificateur ou entre un amplificateur et un haut-parleurEn ajustant le rapport de virage des enroulements du transformateur, il peut transformer l'impédance à une valeur optimale pour un transfert de signal efficace.
	-Conversion équilibrée/déséquilibrée: Capable de convertir entre des signaux audio équilibrés et déséquilibrés. Ceci est important car de nombreux appareils audio utilisent des connexions équilibrées ou déséquilibrées.Le transformateur permet une intégration transparente de différents types d'équipements, améliorant la flexibilité et la compatibilité des systèmes audio.

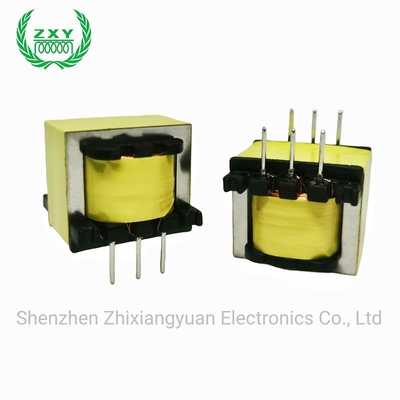

Le montage du PCB 2207 Permalloy Audio Transformer 600:600 10K:10K 10K600 0

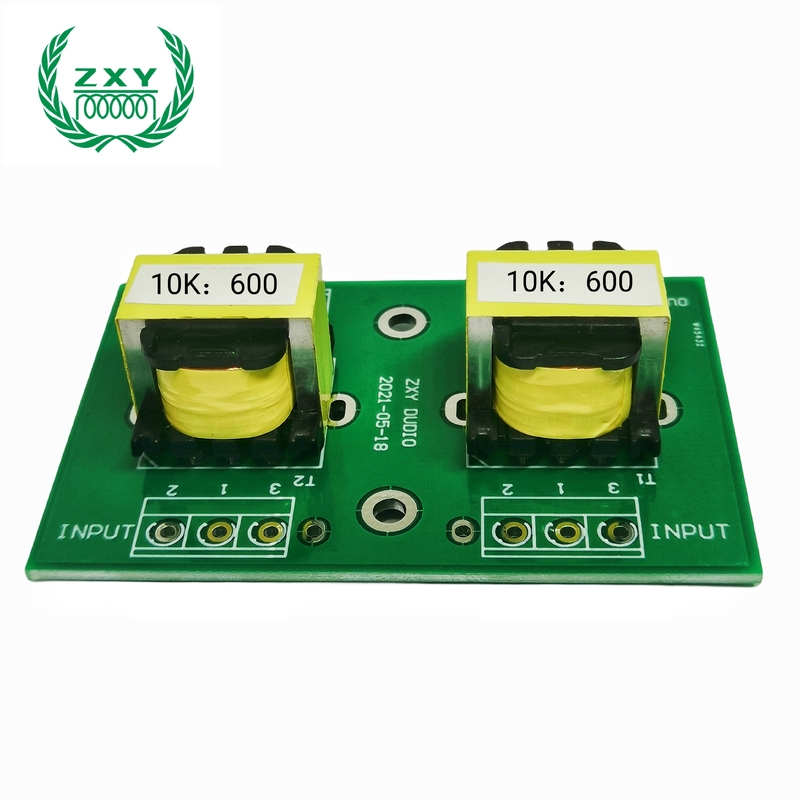

Le montage du PCB 2207 Permalloy Audio Transformer 600:600 10K:10K 10K600 1
