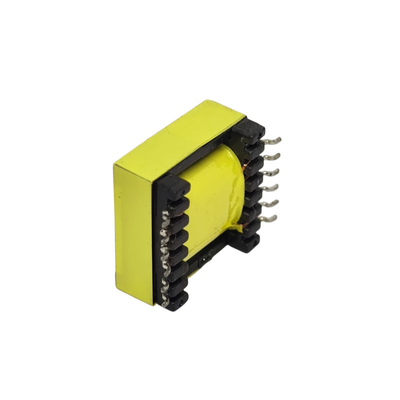

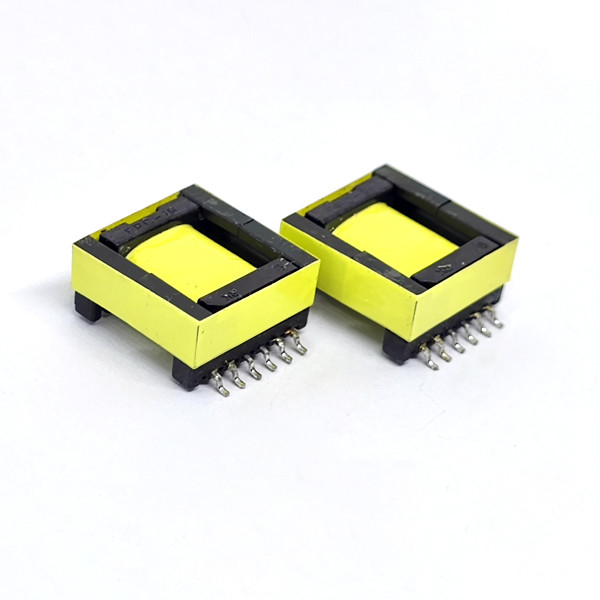

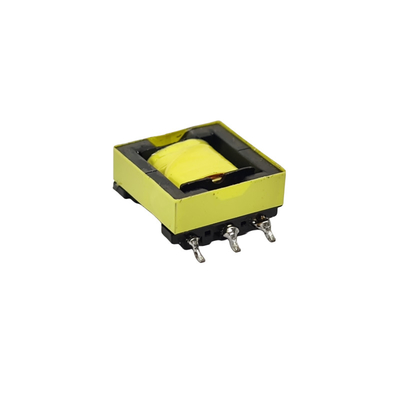

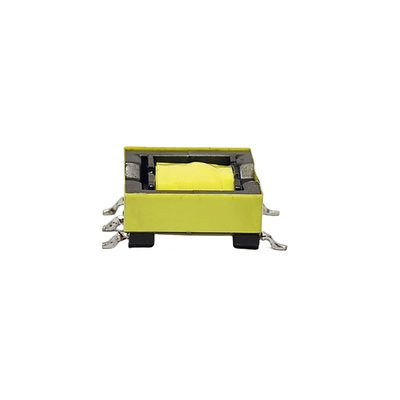

Transformateur électronique à haute fréquence petit EFD15-6mH pour l'alimentation électrique par commutation

1Description du produit

Caractéristiques structurelles du transformateur haute fréquence EFD15 6mH

1. Forme du noyau magnétique: le noyau magnétique de type EFD est utilisé, qui a une bonne concentration de champ magnétique et un effet de blindage électromagnétique, peut réduire efficacement les interférences électromagnétiques,et améliorer la stabilité et la fiabilité des transformateurs.

2. Spécifications de taille: Prenant comme exemple le modèle EFD15-01 commun, sa longueur est de 16,0 mm, sa largeur de 16,0 mm et sa hauteur de 8,0 mm.

3- forme d'enroulement: il existe généralement des enroulements doubles ou trois, tels que le transformateur à haute fréquence à patch horizontal 5+5SMD EFD15 commun,qui adopte une forme à trois enroulements pour répondre à différentes exigences de conversion de tension et de transmission de puissance.

4Inductivité: l'inductivité nominale est de 6 mH, ce qui peut jouer un rôle dans le stockage d'énergie, le filtrage, etc. dans le circuit, assurant une transmission et une conversion stables de l'énergie électrique.

5Fréquence de fonctionnement: la plage de fréquences de fonctionnement générale est de 20 kHz à 500 kHz, adaptée aux circuits à haute fréquence,qui peut réduire efficacement le volume et le poids des transformateurs et améliorer la densité de puissance des alimentations.

6. Puissance de sortie: Généralement, la puissance de sortie est d'environ 3W-12W.

7. Résistance à la tension: il peut résister à une certaine tension, telle qu'une résistance de tension de 3 000 VAC à 1 mA pendant 3 secondes, etc.

2.Zone d'application

1Le pilote LED: dans les systèmes d'éclairage LED, il est utilisé pour convertir la tension d'alimentation d'entrée en une tension et un courant adaptés au fonctionnement de la LED, ce qui permet une conduite stable de la LED.

2- alimentation par commutation: Il s'agit d'un composant clé du circuit d'alimentation par commutation, utilisé pour réaliser des fonctions telles que la conversion de tension, la transmission de puissance et l'isolation électrique,assurer le fonctionnement efficace et stable de l'alimentation électrique de commutation.

3- alimentation industrielle: dans les modules d'alimentation des équipements d'automatisation industrielle, des instruments et des compteurs, il fournit une alimentation stable pour l'équipement.
