Gestion de l'alimentation 2.2UH SMD inducteur d'alimentation 2R2 2A

1Description du produit

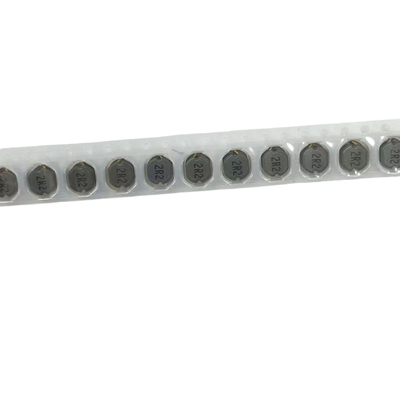

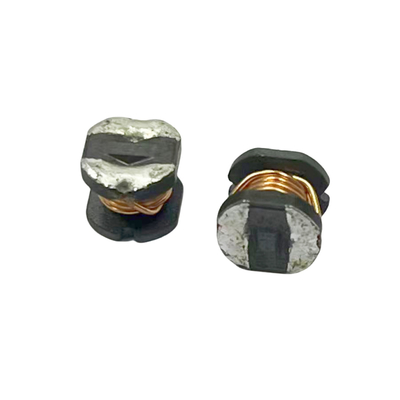

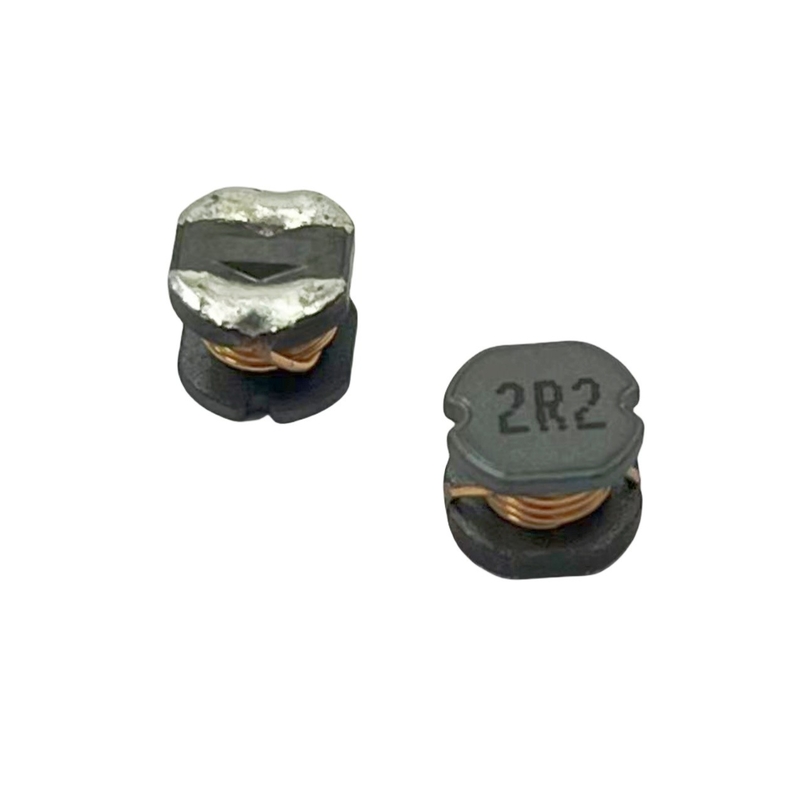

L'inducteur de puissance SMD 2.2UH, également connu sous le nom de 2R2, est un dispositif de montage en surface largement utilisé dans l'électronique moderne.Avec une inductance de 2,2 microhenries, il est conçu pour supporter des charges électriques importantes, avec certains modèles capables de résister à des courants allant jusqu'à 2A ou même plus dans certains cas.Son facteur de forme SMD compact le rend idéal pour les cartes de circuits imprimés (PCB) à haute densité, économisant ainsi un espace précieux dans des appareils tels que les smartphones, les tablettes et autres appareils électroniques portables.Cet inducteur dispose d'une faible résistance en courant continu, ce qui aide à minimiser les pertes de puissance et à améliorer l'efficacité globale du circuit.De nombreuses versions sont blindées, ce qui réduit les interférences électromagnétiques (EMI) et assure un fonctionnement stable, en particulier dans les applications sensibles au bruit.Il joue un rôle crucial dans les circuits de gestion de l'alimentation, tels que les convertisseurs CC-CC, où il aide à réguler le courant et la tension,et est également utile pour filtrer le bruit à haute fréquence dans divers systèmes électroniques.

2Principe de fonctionnement

Dans différents circuits, l'inducteur de puissance SMD 2.2UH a son propre flux de travail, ce qui suit est une introduction des circuits communs DC - DC Buck, Boost et Filtre:
1. Circuit DC-DC Buck: Lorsque le circuit est allumé, la tension d'entrée est appliquée aux deux extrémités de l'inducteur.l'inducteur sera converti en stockage d'énergie magnétiqueL'inducteur est chargé de façon continue par le récipient d'énergie.l'énergie magnétique stockée dans l'inducteur est convertie en énergie électrique, générant une force électromotive inverse, qui est superposée à la tension d'entrée pour alimenter la charge, maintenir la continuité du courant,et de fournir la charge avec une tension de sortie stable inférieure.

2. Circuit de renforcement CC-DC: pendant la phase de commutation, la tension d'entrée est directement ajoutée à l'inducteur, le courant est augmenté en continu et l'inducteur stocke de l'énergie magnétique.À l'instant où l'interrupteur est éteint, la force électromotive induite générée par l'inducteur est superposée dans le même sens que la tension d'entrée, et la tension de sortie est supérieure à la tension d'entrée.L'énergie magnétique dans l'inducteur est libéré pour fournir de l'énergie pour la charge pour réaliser la fonction de boost, qui élève la tension d'entrée inférieure à la tension de sortie supérieure requise.

3. Circuit de filtrage: lorsque le signal CA (y compris le signal utile et le bruit) entre, pour la partie bruit haute fréquence, l'inducteur présente une impédance élevée, ce qui empêche son passage,l'énergie sonore dans l'inducteur en chaleur ou autres formes de consommation d'énergiePour les signaux utiles à basse fréquence, l'impédance de l'inducteur est relativement faible, ce qui lui permet de passer du côté de la charge.les inducteurs fonctionnent avec des condensateurs et d'autres composants pour filtrer le signal d'entrée et produire un nettoyantUn signal plus utile.
