605 μH inducteur en forme de I avec bobine de cuivre sans oxygène de haute pureté et large plage de température -40°C à 125°C

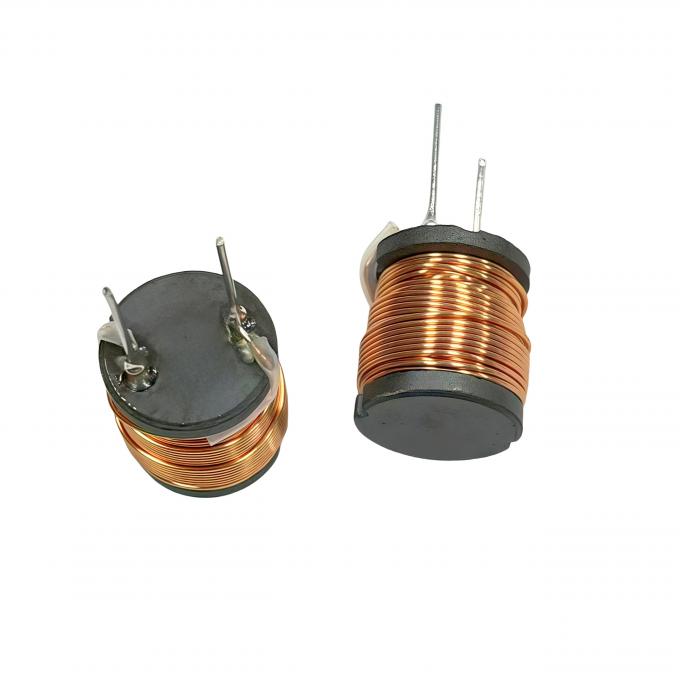

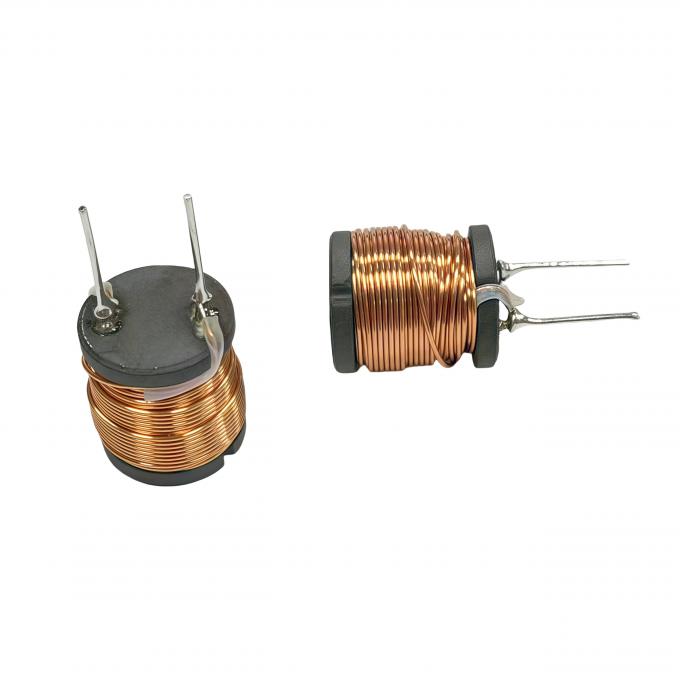

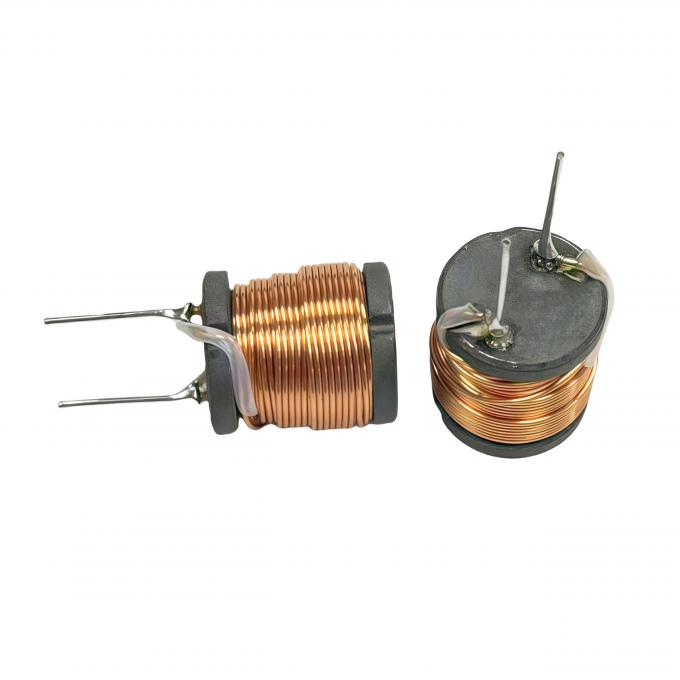

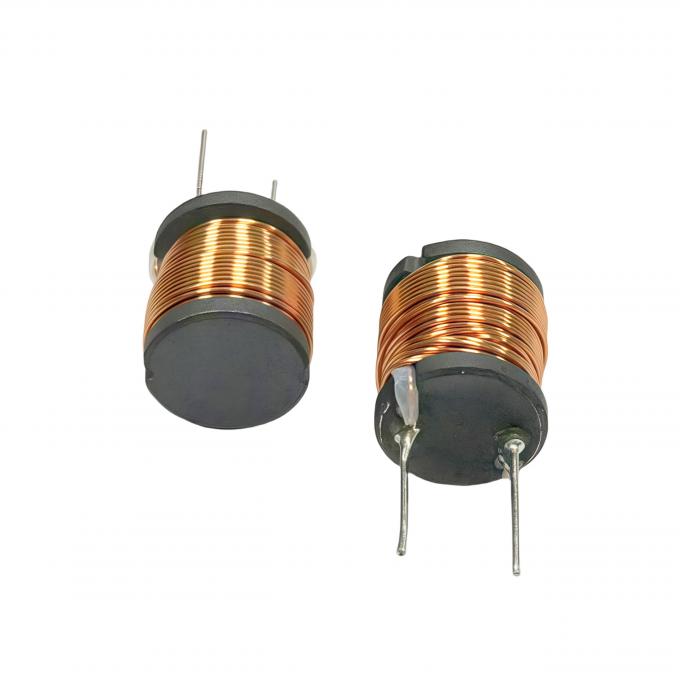

Cet inducteur enfichable en forme de I 16 × 18 605 μH combine des bobines de cuivre avec des noyaux magnétiques en forme de tambour pour offrir des performances puissantes dans une taille compacte. La spécification 16 mm × 18 mm offre une forte adaptabilité, tandis que l'inductance de 605 μH est spécifiquement conçue pour le filtrage, le stockage d'énergie et d'autres applications de circuits, répondant précisément aux exigences opérationnelles.

Excellente stabilité des performances électriques :La conception de la bobine de cuivre à faible perte utilise un fil de cuivre sans oxygène de haute pureté (pureté ≥ 99,97 %), réduisant la résistance CC (DCR) de 15 % à 20 % par rapport aux fils de cuivre ordinaires. Élévation de température sous courant élevé ≤ 30 K, avec perte de puissance réduite de plus de 30 %, ce qui le rend idéal pour les scénarios à courant élevé, notamment les convertisseurs DC-DC et les entraînements de moteur.

Efficacité magnétique optimisée :Le noyau à haute perméabilité (ferrite PC40/PC95, tôle d'acier au silicium) forme un circuit magnétique fermé avec une fuite magnétique <5 %. L'écart d'inductance est contrôlé à ± 5 %, avec une perte d'hystérésis à haute fréquence (100 kHz-1 MHz) 25 % inférieure à celle des noyaux de type EE, garantissant la pureté de la transmission du signal.

Conception structurelle et adaptabilité environnementale :Le squelette en forme de I offre des avantages anti-vibrations grâce à un moulage monobloc utilisant des matériaux ignifuges UL94 V-0. Résistance au soudage des broches et des bobines ≥5N, résiste aux tests de vibration 50G (10-2000 Hz) sans défaillance, adapté aux compartiments moteurs automobiles et aux équipements d'automatisation industrielle.

Fonctionnement à large température :Plage de fonctionnement de -40 ℃ à 125 ℃ avec décroissance de l'inductance <10 %. La température de Curie du noyau > 250 ℃ maintient une inductance stable dans les environnements à haute température, y compris les applications d'équipements aérospatiaux.

Compatibilité d'installation et fiabilité de fabrication :Package DIP standard adapté aux processus de brasage à la vague et de brasage manuel. L'espacement des broches est conforme à la norme IPC-7351, parfaitement compatible avec les conceptions de circuits imprimés traditionnelles. L'efficacité de la production est 40 % supérieure à celle des inductances CMS, idéales pour l'assemblage automatisé par lots.

Contrôle qualité complet du processus :Processus d'enroulement dense multicouche (planéité de l'enroulement ≤ 0,1 mm), dépistage de perméabilité à 100 % pour les noyaux. Les produits finis passent les tests de tension de 1 000 V avec une résistance d'isolement > 100 MΩ, conformément aux normes de certification ISO 9001 et AEC-Q200.
