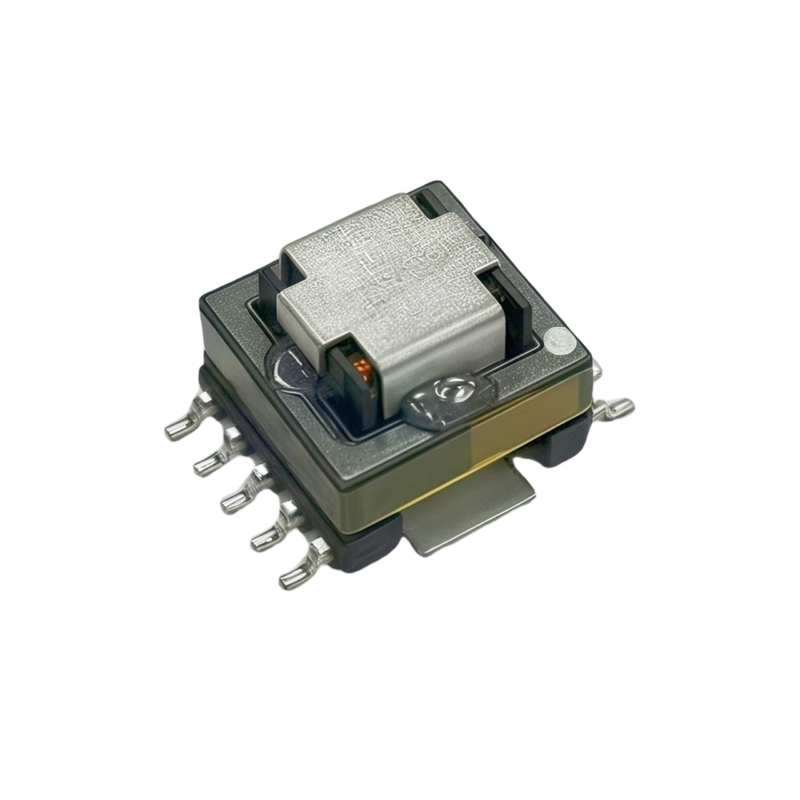

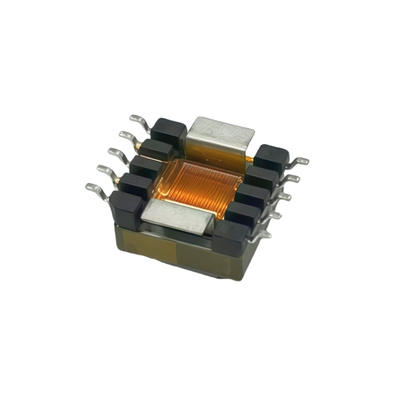

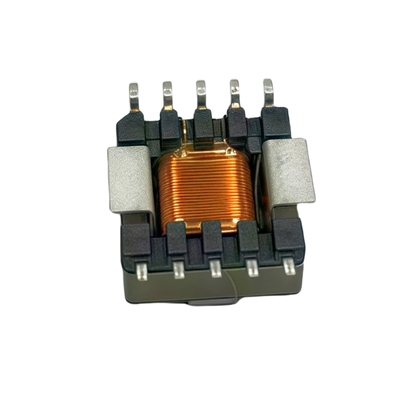

SMD EF12.6 Circuits de transformateurs à courant de haute fréquence pour alimentation électrique

Nom De Marque: ZXY
Numéro De Modèle: ZXY-EF12.6
Nombre De Pièces: Negotiable
Prix: Négociable
Détails De L'emballage: Carton
Conditions De Paiement: T/T
Les informations détaillées
Description du produit
Les informations détaillées
Place of Origin:
Huizhou.China
Certification:
RoHS、ISO9001、CE
Other Name:
SMD Current Transformer
Nom de marque:
ZXY
Small Orders:
Negotiable
Type of bobbin:
EF type
Installation Method:
Installation Method
Model Number:
EF12.6
Description du produit

SMD EF12.6 Circuits de transformateurs à courant de haute fréquence pour alimentation électrique

1Description du produit

Les circuits imprimés de transformateur de courant à haute fréquence SMD EF12.6 pour alimentation électrique sont une solution révolutionnaire dans les applications d'alimentation électrique.Ils sont incroyablement faciles à intégrer dans les systèmes modernes, des circuits imprimés limités en espace, les rendant parfaits pour une large gamme d'appareils électroniques.ils transférent efficacement l'énergie électrique tout en minimisant les pertes de puissance, ce qui est crucial pour maximiser l'efficacité globale des systèmes d'alimentation.fournissant une transformation de courant stable même dans des environnements exigeantsCes circuits imprimés sont conçus avec des matériaux de haute qualité et des techniques de fabrication avancées, assurant des performances fiables et durables.Qu'il s'agisse d'appareils électroniques de consommation à petite échelle comme les smartphones et les tablettes ou d'aliments industriels à grande échelle., les circuits imprimés des transformateurs de courant à haute fréquence SMD EF12.6 se révèlent être un choix fiable et efficace pour un contrôle précis du courant et une conversion de puissance.


1. Miniaturisation et conception de montage de surface
Taille compacte: ensemble SMD, beaucoup plus petit que les transformateurs de courant rechargeable traditionnels, adapté à la disposition des circuits imprimés à haute densité.

Production automatisée: peut être directement par le soudage SMT (surface mount technology), améliorer l'efficacité de la production et réduire les coûts de main-d'œuvre.

2. Haute précision et faible erreur
Haute linéarité: bonne relation linéaire entre le signal de sortie et le courant d'entrée dans la plage de courant nominal, plage d'erreur typique ± 1% à ± 3%.

Faible différence de phase: conception optimisée pour réduire le décalage de phase, particulièrement important pour les signaux CA (tels que la mesure de la puissance).

3. Paramètres de fonctionnement larges
Large plage de courant: supporte généralement la détection de courant dans le milliampère (mA) à des dizaines d'ampères (A).

Large bande passante de fréquence: adapté à la fréquence industrielle 50/60 Hz, certains modèles prennent en charge la haute fréquence au niveau kHz (par exemple, les applications d'alimentation par commutation).

4Faible consommation d'énergie et isolation élevée
Détection passive: s'appuie sur le principe de l'induction électromagnétique et ne consomme pas d'énergie elle-même.

Isolement électrique: le côté primaire (courant mesuré) et le côté secondaire (signaux de sortie) sont isolés, et la tension de résistance peut atteindre plusieurs kV, pour assurer la sécurité du circuit.

5. Scénarios d' application
Mesure de l'électricité: compteurs intelligents, systèmes de surveillance de l'énergie.

Gestion de l'alimentation électrique: protection contre le courant et rétroaction dans l'alimentation en mode commutateur (SMPS), l'onduleur, l'UPS.

électronique industrielle: moteur, onduleur, détection de courant PLC.

Produits électroniques de consommation: conception miniaturisée de chargeurs et d'adaptateurs.



2. Caractéristiques de performance



Paramètre Spécification Les avantages
Plage de fréquences 10 kHz 1 MHz+ Idéal pour les applications de commutation à grande vitesse (SMPS, onduleurs)
Notation actuelle jusqu'à 20 A (configurable) Manœuvres de charge de courant modéré à élevé
Ratio des tours 1:50 / 1:100 (personnalisable) Flexible pour différents besoins de détection
Voltage d'isolation 2.5 kV (min) Sécurisé pour les circuits haute tension
Matériau de base Ferrite à haute perméabilité Faible perte, efficacité élevée à haute fréquence
Type de montage Montage à la surface (SMD) Économie d'espace et assemblage facile des PCB
Temps de fonctionnement. -40°C à +125°C Fiable dans des environnements extrêmes
Précision ± 1% (typique) Mesure précise du courant
Conformité RoHS, REACH Amélioration de l'environnement
Applications SMPS, onduleurs, convertisseurs solaires, BMS, usines publiques industrielles Polyvalent pour l'électronique de puissance

SMD EF12.6 Circuits de transformateurs à courant de haute fréquence pour alimentation électrique 0SMD EF12.6 Circuits de transformateurs à courant de haute fréquence pour alimentation électrique 1SMD EF12.6 Circuits de transformateurs à courant de haute fréquence pour alimentation électrique 2SMD EF12.6 Circuits de transformateurs à courant de haute fréquence pour alimentation électrique 3SMD EF12.6 Circuits de transformateurs à courant de haute fréquence pour alimentation électrique 4


3Autres produits recommandés


SMD EF12.6 Circuits de transformateurs à courant de haute fréquence pour alimentation électrique 5

4.Profil de l'entreprise

SMD EF12.6 Circuits de transformateurs à courant de haute fréquence pour alimentation électrique 6SMD EF12.6 Circuits de transformateurs à courant de haute fréquence pour alimentation électrique 7SMD EF12.6 Circuits de transformateurs à courant de haute fréquence pour alimentation électrique 8

Les étiquettes:

Inducteurs miniaturisés de puissance de noyau de ferrite

La puissance élevée a miniaturisé des inducteurs de puissance

Type protégé Chip Power Inductor
