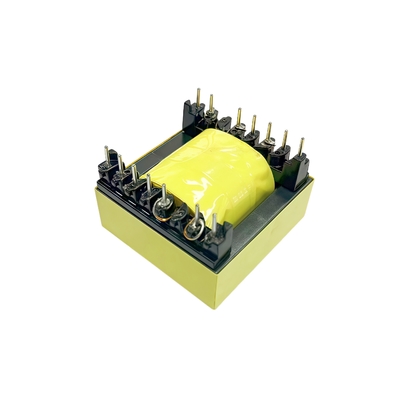

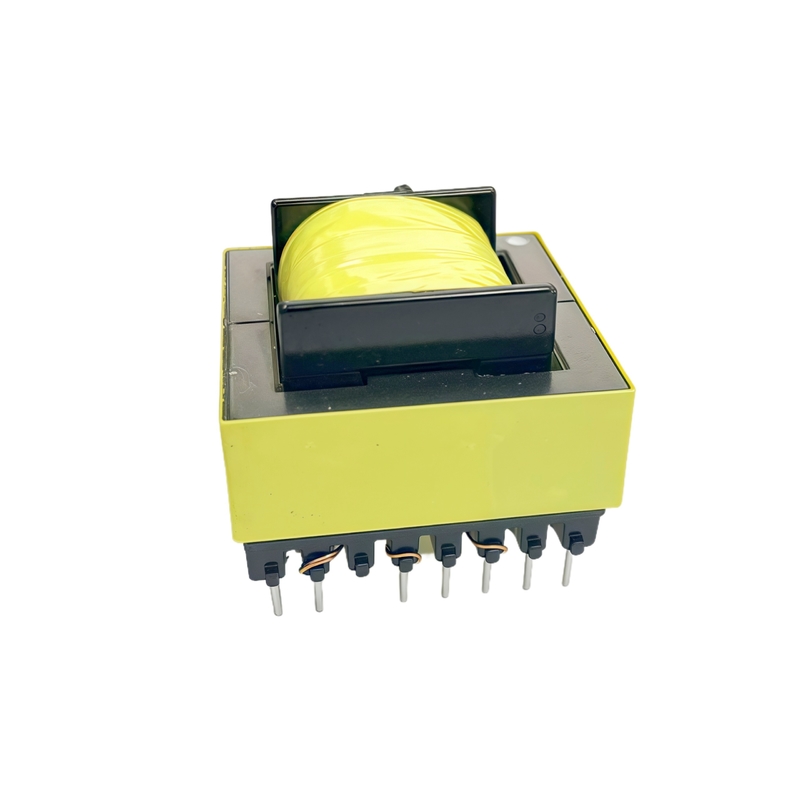

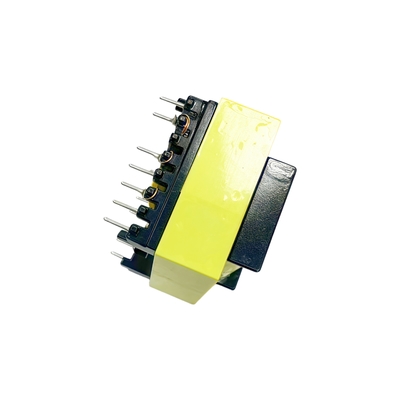

Conception E42/21/15 Transformateur Haute Fréquence à Noyau Ferrite Bobines Horizontales

1. Description du Produit

Le cadre de noyau horizontal E42/21/15 est un composant essentiel conçu pour les transformateurs d'alimentation à découpage haute fréquence. Sa structure « horizontale » positionne le noyau magnétique horizontalement, réduisant efficacement la hauteur totale et facilitant les configurations de dispositifs ultra-minces et compacts. Moulé par injection de précision à partir de matériaux ignifuges à haute température (par exemple, PBT, PET), ce cadre offre une résistance d'isolation exceptionnelle, une rigidité mécanique et une résistance aux chocs thermiques de soudure. Doté d'emplacements d'enroulement spacieux et d'un espacement des broches bien conçu (par exemple, 15 mm), il facilite l'enroulement parallèle automatisé à plusieurs brins ou les opérations de fil à triple isolation tout en respectant les normes de sécurité strictes (par exemple, UL, CE) pour la distance de fuite et l'isolement électrique. Cela en fait un choix idéal pour améliorer la densité de puissance et la fiabilité dans les équipements de conversion de puissance haute fréquence.

Le transformateur haute fréquence E42/21/15 est un composant magnétique de puissance essentiel construit autour d'un noyau en ferrite E42/21/15. Sa fonction principale est de réaliser une conversion et une transmission efficaces de l'énergie électrique tout en assurant une isolation électrique sûre. Les principales caractéristiques comprennent :

Transmission d'énergie et conversion de puissance : C'est sa fonction principale. Dans les alimentations à découpage haute fréquence (par exemple, SMPS), il utilise l'induction électromagnétique pour transmettre efficacement la puissance d'entrée CC ou CA vers le côté de sortie via un champ magnétique alternatif haute fréquence, la convertissant aux niveaux de tension et de courant requis. Sa conception permet de gérer des puissances allant de dizaines à des centaines de watts.

1. Conversion de tension : En modifiant le rapport de spires entre les enroulements primaires et secondaires, le transformateur peut amplifier, abaisser ou isoler la tension de sortie pour répondre aux exigences de tension spécifiques des circuits ou des charges en aval.

2. Isolation électrique : Il établit une barrière d'isolation électrique robuste entre les circuits d'entrée (primaire) et de sortie (secondaire). Cette caractéristique de sécurité essentielle :

Empêche le couplage potentiel CC, assurant des potentiels de masse indépendants entre l'entrée et la sortie.

Protège les utilisateurs et les équipements contre les risques de choc électrique causés par des défauts côté haute tension affectant le côté basse tension.

Supprime les interférences en mode commun, améliorant les performances de compatibilité électromagnétique (CEM) du système.

3. Adaptation d'impédance : Dans certaines applications (telles que les circuits de communication ou de puissance RF), les transformateurs sont utilisés pour réaliser une adaptation d'impédance entre la source de signal et la charge, assurant un transfert de puissance maximal.

4. Sortie multi-enroulements : Un seul transformateur E42/21/15 peut intégrer plusieurs enroulements secondaires, générant simultanément plusieurs tensions de sortie isolées de différentes spécifications à partir d'une seule entrée. Par exemple, il peut fournir des alimentations +12 V, +5 V et -5 V pour les circuits de commande, les circuits de pilotes et les charges principales au sein d'un système.

5. Suppression des interférences en mode commun (facultatif) : En incorporant des enroulements blindés ou des techniques d'enroulement spécialisées, il supprime efficacement le bruit en mode commun haute fréquence, réduisant la pollution du réseau et le rayonnement externe.

Domaines d'application typiques :

En raison de ses excellentes caractéristiques haute fréquence et de sa capacité de gestion de la puissance, le transformateur haute fréquence E42/21/15 est largement utilisé dans :

-- Alimentations à découpage (SMPS) : Alimentations de serveurs, alimentations industrielles, alimentations de communication.

-- Secteur des nouvelles énergies : Convertisseurs CC-CC pour onduleurs photovoltaïques et systèmes de stockage d'énergie (ESS).

-- Électronique grand public haut de gamme : Adaptateurs haute puissance, stations de recharge, alimentations de pilotes de LED.

-- Équipements industriels : Convertisseurs de fréquence, entraînements de moteurs, équipements de soudage.

En résumé, le transformateur haute fréquence E42/21/15 sert de pierre angulaire fonctionnelle pour réaliser une conversion et une gestion de l'énergie efficaces, sûres et compactes dans les appareils électroniques de puissance modernes.
