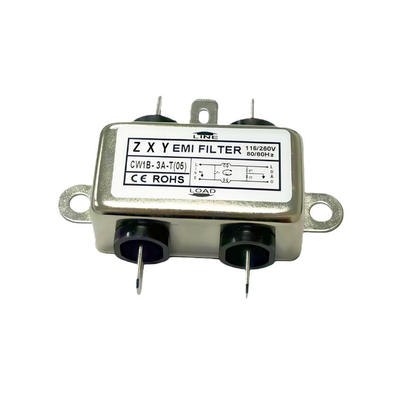

CW1B-3A-T05 Filtre EMI de puissance à souder à 4 broches, suppresseur de bruit métallique, interférence électromagnétique

1. Description du produit

Le CW1B-3A-T05 est un filtre EMI de puissance doté d'une conception à souder à 4 broches avec un boîtier métallique, également connu sous le nom de suppresseur de bruit d'interférence électromagnétique. Sa fonction principale est de supprimer efficacement le bruit d'interférence électromagnétique généré par les équipements électroniques pendant le fonctionnement et d'empêcher les interférences électromagnétiques externes de pénétrer dans l'équipement. Cela garantit que l'équipement est conforme aux normes de compatibilité électromagnétique et fonctionne de manière stable et fiable. Ce modèle de filtre est généralement déployé au niveau de l'étage d'entrée d'alimentation CC d'applications telles que les alimentations à découpage, les systèmes de contrôle industriel et les équipements de communication. Il sert de composant essentiel pour la purification de l'alimentation et l'amélioration de l'immunité du produit contre les interférences.

CW1B-3A-T05 Ces filtres EMI d'alimentation compacts et soudés trouvent une large application, principalement dans les équipements électroniques alimentés en courant continu à espace limité et soumis à des exigences strictes en matière de compatibilité électromagnétique.

Vous trouverez ci-dessous plusieurs exemples d'applications détaillés :

1. Automatisation et équipement de contrôle industriels

Appareils spécifiques : modules d'E/S pour automates programmables (PLC), unités terminales distantes distribuées (RTU), capteurs industriels, petits servomoteurs ou contrôleurs de moteurs pas à pas.

Explication fonctionnelle : Dans les environnements d'usine, de nombreux moteurs, variateurs de fréquence et relais génèrent un bruit électromagnétique intense transmis par les lignes électriques et le rayonnement spatial. L'installation du CW1B-3A-T05 à l'entrée d'alimentation CC (par exemple, entrée 24 VCC) de ces appareils bloque efficacement les interférences externes qui pénètrent dans les processeurs ou les circuits d'acquisition de signaux sensibles, empêchant ainsi le fonctionnement erratique des programmes, les erreurs de données ou les dysfonctionnements. Simultanément, il supprime le bruit généré par l'alimentation à découpage de l'appareil lui-même, l'empêchant de se réinjecter dans le réseau et d'interférer avec d'autres équipements sur la même ligne.

2. Équipement de communication et de réseau

Équipement spécifique : commutateurs industriels, routeurs, petites cellules 5G, émetteurs-récepteurs à fibre optique et cartes de circuits imprimés de périphériques de stockage en réseau (NAS).

Détails fonctionnels : Ces appareils exigent une transmission de données stable et de faibles taux d'erreur sur les bits. Leurs alimentations à découpage internes et leurs circuits numériques à grande vitesse (par exemple, processeurs, puces PHY) sont les principales sources de bruit. Le bruit transmis par les lignes électriques peut interférer avec d'autres appareils partageant la même alimentation (par exemple, les caméras connectées). L'installation de ce filtre à l'entrée d'alimentation du circuit imprimé « nettoie » l'alimentation, offrant ainsi un environnement d'alimentation impeccable pour les puces internes. Cela garantit une communication de données stable et facilite le respect de réglementations de communication strictes telles que les certifications FCC et CE.

3. Électronique automobile (appareils embarqués)

Appareils spécifiques : systèmes d'infodivertissement embarqués (écrans de contrôle centraux), modules de contrôle de caméra pour les systèmes avancés d'aide à la conduite (ADAS), passerelles de véhicules, caméras embarquées.

Détails fonctionnels : L'environnement électrique automobile est extrêmement difficile, avec des délestages de charge, des délestages de charge et diverses interférences transitoires provenant des systèmes d'allumage, des moteurs de lève-vitres, etc. Le CW1B-3A-T05 filtre efficacement le bruit à large bande conduit par les lignes électriques, protégeant ainsi les processeurs de précision internes et les capteurs d'image contre les interférences. Cela empêche le scintillement de l'écran, les redémarrages du système ou les défaillances fonctionnelles, garantissant ainsi la sécurité de la conduite et la fiabilité de l'appareil.

4. Appareils électroniques médicaux

Équipement spécifique : appareils médicaux portables/portatifs tels que les moniteurs de patients, les systèmes d'échographie portables, les pompes à perfusion et les équipements de diagnostic portatifs.

Détails fonctionnels : Les appareils médicaux exigent une très grande précision dans la capture des signes vitaux, ce qui nécessite un bruit de fond exceptionnellement faible. Simultanément, les appareils eux-mêmes ne doivent pas devenir des sources d'interférences affectant d'autres équipements dans la même salle (par exemple, les électrocardiographes). La mise en œuvre de ce filtre dans la section d'alimentation CC basse tension de ces appareils minimise les interférences du bruit de l'alimentation à découpage interne vers les signaux analogiques faibles (par exemple, ECG, EEG). Cela garantit la précision des mesures et la sécurité électromagnétique, répondant aux normes EMC médicales strictes (par exemple, CEI 60601-1-2).

5. Électronique grand public et équipement de bureau

Appareils spécifiques : cartes mères de contrôle pour haut-parleurs intelligents haut de gamme, décodeurs, webcams, stations d'accueil pour disques durs externes et imprimantes multifonctions.

Détails fonctionnels : Dans ces appareils, les filtres servent principalement à répondre aux certifications EMC obligatoires (par exemple, CE, FCC), empêchant les interférences post-marché avec les émissions radio, les signaux TV ou les réseaux sans fil. La taille compacte du CW1B-3A-T05 est idéale pour l'intégration sur les circuits imprimés de produits grand public à espace limité, supprimant le bruit à sa source pour assurer l'entrée légale sur le marché et améliorer l'expérience utilisateur.

En résumé, l'application principale du CW1B-3A-T05 réside dans sa fonction de « gardien de l'alimentation » dans tout appareil électronique compact utilisant des alimentations à découpage (en particulier les convertisseurs CC-CC). Il s'agit d'un petit composant indispensable et essentiel pour assurer la stabilité, la fiabilité et la conformité (CEM) du produit.
