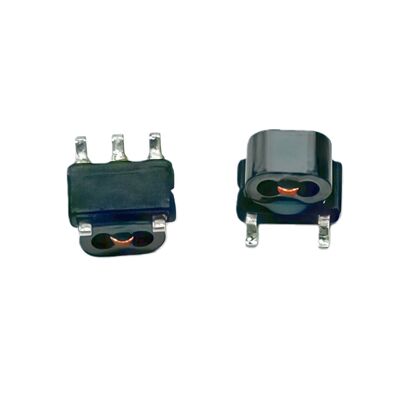

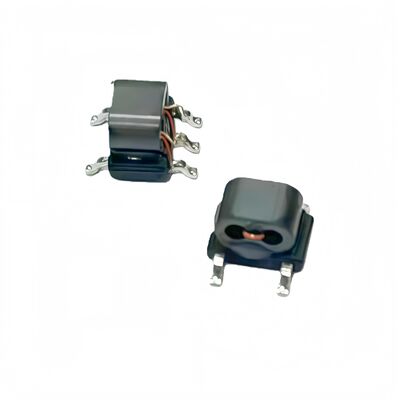

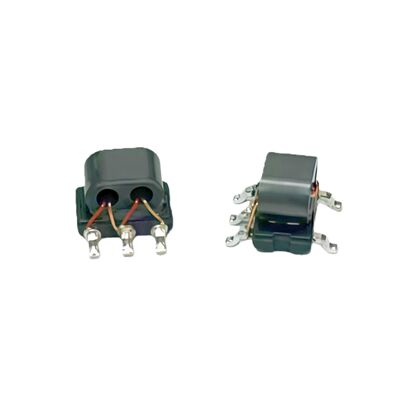

Transformateur Balun correspondant à l'impédance pour circuits RF à haute fréquence avec suppression du bruit en mode commun

Nom De Marque:	ZXY
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	carton

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine:

Shenzhen Guangdong

Certification:

RoHS、ISO9001、CE

Capacité d'approvisionnement:

Négociable

Mettre en évidence:

Transformateur Balun correspondant à l'impédance

Transformateur RF de suppression du bruit en mode commun

Transformateur de correspondance d'impédance à haute fréquence

Description du produit

Transformateur Balun correspondant à l'impédance pour systèmes d'antenne et circuits RF

Le transformateur Balun correspondant à l'impédance est un composant passif essentiel conçu pour optimiser l'intégrité du signal et le transfert de puissance dans les applications à haute fréquence.En convertissant de manière transparente entre les lignes de transmission équilibrées et déséquilibrées tout en transformant simultanément les valeurs d'impédance, il assure une puissance maximale et minimise les pertes réfléchissantes.

Fonctions et applications de base

Dans les systèmes d'antenne, ce transformateur est indispensable pour faire correspondre le point d'alimentation équilibré de l'antenne au câble coaxial déséquilibré des émetteurs-récepteurs,amélioration spectaculaire de l'efficacité et de la bande passante des rayonnementsDans les circuits RF, il permet une correspondance d'impédance précise entre les étapes, réduit le bruit de mode commun et améliore la stabilité et les performances des amplificateurs, filtres et mélangeurs.Ce dispositif à double fonction est fondamental pour réaliser des, un fonctionnement efficace et fiable dans les systèmes de communication sans fil, de radiodiffusion et de radar.

Principales fonctions électriques

Conversion des soldes et déséquilibres:Il fonctionne efficacement.conversion d'interface à faible perte entre les lignes de transmission équilibrées (telles que les câbles à paires tordues et les câbles à paires différentielles) et les lignes de transmission déséquilibrées (telles que les câbles coaxiaux et les lignes à microstrip), assurant une transmission correcte des signaux entre circuits et dispositifs de différentes architectures.
Transformation et correspondance de l'impédance:fournit des rapports de transformation spécifiques d'impédance par rapport au rapport de virage de remontage,résoudre les problèmes d'inadéquation d'impédance en faisant correspondre avec précision l'impédance de la source à l'impédance de charge pour une transmission de puissance maximale, supprimant la réflexion du signal et améliorant le rapport d'onde stationnaire de tension.
Suppression du bruit en mode commun:Supprime efficacement les signaux d'interférence de mode commun avec la même phase et amplitude qui sont couplés à l'extérieur de la ligne, tout en permettant le passage de signaux différentiels utiles,amélioration significative de la capacité anti-interférences du système et du rapport signal/bruit.

Caractéristiques de performance

Catégorie	Paramètre / caractéristique	Définition / Signification
Performance électrique du noyau	Ratio d'impédance	Le rapport de transformation fixe (par exemple 1:1, 1:4, 4:1) entre les ports équilibrés et déséquilibrés, définissant la fonction de correspondance primaire.
	Plage de fréquences	La bande de fréquences de fonctionnement sur laquelle le ballon maintient une performance spécifiée.
	Perte d'insertion	La puissance du signal perdue (en dB) lors du passage à travers le ballon.
	Amplitude et équilibre de phase	Mesure la cohérence de l'amplitude et de la phase du signal (idéal 180°) entre les deux sorties équilibrées.
	Ratio de rejet en mode commun (CMRR)	La capacité de rejeter les interférences de mode commun du côté équilibré.
Perte de rendement / VSWR	Mesure la qualité de correspondance d'impédance aux ports.
Caractéristiques physiques et opérationnelles	Gestion de l'énergie	La puissance RF maximale (en watts) que le ballon peut gérer sans dégradation ou dommage des performances.
	Isolement	L'isolation électrique entre les ports, souvent importante pour prévenir les problèmes de couplage indésirable ou de mise à la terre en courant continu.
	Matériau de base et construction	Détermine la réponse de fréquence, la gestion de la puissance et la taille (par exemple, ferrite pour HF/VHF, ligne de transmission pour UHF/micro-ondes).
	Emballage et empreinte	Facteur de forme physique (monture à la surface, trou à travers, prise en charge) et taille, essentiels à la disposition et à l'intégration du PCB.
Caractéristiques axées sur l'application	Largeur de bande	La largeur de la plage de fréquences utilisable par rapport à la fréquence centrale.
	Impédance de port déséquilibrée	Généralement 50Ω ou 75Ω, correspondant aux interfaces standard de câble coaxial et d'instrument.
	Impédance de port équilibrée	L'impédance résultante du côté équilibré (par exemple, 50Ω à 100Ω pour un balun 1:1 avec une entrée déséquilibrée de 50Ω).
	Robustesse et environnement	Résistance à la température, à l'humidité, aux vibrations et à d'autres facteurs environnementaux, souvent selon les normes MIL-STD.
