Paramètres personnalisés Inducteur en forme de I 22uH 6 * 8 * 3MM Suppression Inducteur de puissance d'interférence électromagnétique

Nom De Marque:	ZXY
Numéro De Modèle:	6*8
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	carton

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine:

Shenzhen Guangdong

Certification:

RoHS、ISO9001、CE

Mettre en évidence:

Inducteur en forme de I de 22uH

Inducteur de puissance 6 * 8 * 3MM

Inducteur de suppression des interférences électromagnétiques

Description du produit

Personnalisation des paramètres Inducteur en forme de I 22uH 6*8*3mm

Cet inducteur de puissance compact (22μH, 6*8*3mm) est conçu pour supprimer efficacement les interférences électromagnétiques (EMI) dans divers circuits électroniques.ce composant I-core offre des performances fiables de stockage et de filtrage de l'énergie pour les convertisseurs CC-DCSon empreinte miniature le rend idéal pour les conceptions à espace restreint tout en maintenant une inductance stable sous les courants de fonctionnement.

Fonctionnalité de base

Suppression des interférences électromagnétiques

En tant que filtre ou étouffant de bruit à haute fréquence, cet inducteur supprime efficacement les interférences électromagnétiques dans les circuits en présentant une impédance élevée aux signaux de bruit à haute fréquence.Cela empêche la propagation d'interférences par les lignes électriques ou de signal, purifie l'alimentation, empêche les fuites de bruit interne et aide les produits à répondre aux normes de compatibilité électromagnétique.

Le stockage et la conversion de l'énergie

Dans les circuits d'alimentation par commutation, cet inducteur de puissance remplit des fonctions critiques de tamponnage et de libération d'énergie:

Le stockage d'énergie:Lorsque le tube de commutation est allumé, l'énergie électrique est stockée sous forme de champ magnétique.
Libération d'énergie:Lorsque le tube de commutation est éteint, l'énergie stockée est libérée à la charge, ce qui permet une conversion efficace de la tension et l'assouplissement du courant

Caractéristiques de performance

Catégorie des caractéristiques	Caractéristiques spécifiques	Description / Bénéfice
Performance électrique	Valeur d'inductivité	22 μH (typique), personnalisable dans une plage pour répondre à des besoins spécifiques de résonance de circuit ou de filtrage
Performance électrique	Traitement actuel	Défini par le courant de saturation (Isat) et le courant nominal thermique (Irms). Assure une inductance stable sous charge de fonctionnement sans saturation magnétique ou surchauffe
Performance électrique	Résistance en courant continu (DCR)	Un faible DCR réduit les pertes de cuivre, améliore l'efficacité du circuit et réduit la production de chaleur
Performance électrique	Plage de fréquences	Convient pour la commutation de fréquences allant de dizaines de kHz à plusieurs MHz, couvrant la plupart des applications de convertisseur CC-CC
Suppression de l'IME	Impédance à haute fréquence	Présente une forte impédance au bruit à haute fréquence, atténuant efficacement l'EMI conduit sur les lignes électriques
Suppression de l'IME	Efficacité du filtre	Travaille avec des condensateurs pour former des réseaux de filtres LC efficaces, supprimant le bruit de commutation et les ondulations
Mécanique et fiabilité	Taille compacte	6 mm de diamètre * 8 mm de hauteur (3 mm de longueur d'épingle) économise beaucoup d'espace sur le PCB pour les conceptions miniaturisées
Mécanique et fiabilité	Une construction robuste	La ferrite à noyau I avec enroulement de fil de cuivre émaillé offre une bonne résistance mécanique et une bonne stabilité à la température
Paramètres personnalisables	Spécifications sur mesure	L'inductivité, le courant nominal, la jauge de fil et la longueur de broche peuvent être personnalisés pour des performances optimisées dans des applications spécifiques
Adaptation à l'application	Haute efficacité	Une faible perte de noyau et une faible DCR contribuent à une efficacité élevée dans les circuits de conversion de puissance
Adaptation à l'application	Haute stabilité	L'inductivité stable sur une large gamme de températures et de courants assure un fonctionnement fiable du circuit
Adaptation à l'application	Compatibilité générale	Idéal pour le filtrage du bruit et la conversion de puissance dans les convertisseurs CC-DC, les alimentations, l'électronique automobile, l'électronique grand public et les modules de communication

Images du produit

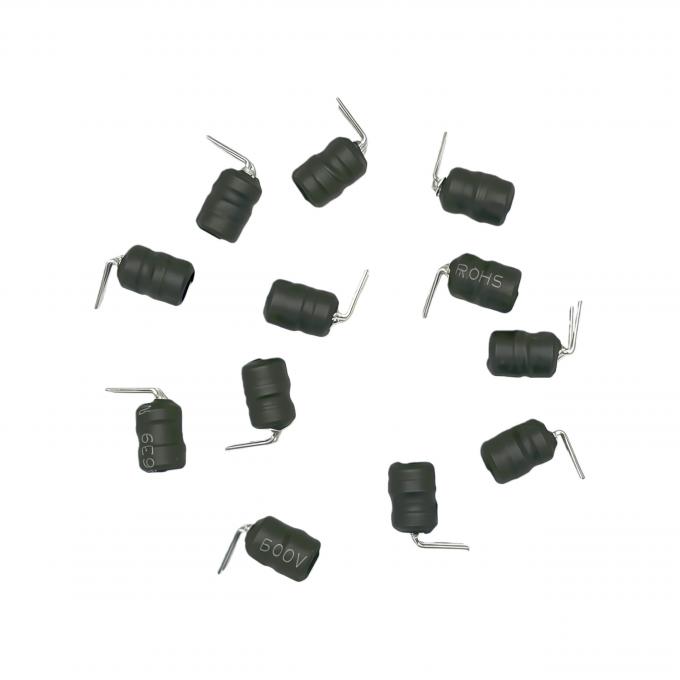

I-shaped Inductor front view showing compact 6Ã8Ã3mm dimensions
