ZXY3529 10K:600 transformateur audio haute précision d'impédance correspondant à l'isolation galvanique pour équipement audio professionnel

Nom De Marque:	ZXY
Numéro De Modèle:	ZXY3529
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	Carton

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine:

Shenzhen Guangdong

Certification:

RoHS、ISO9001、CE

Mettre en évidence:

Transformateur audio 10K : 600 ohms

Transformateur audio de haute précision

Transformateur d'adaptation d'impédance d'isolation galvanique

Description du produit

ZXY3529 10K:600 Ohm Transformateur Audio

Le ZXY3529 est un transformateur audio de précision 10K:600 ohms conçu pour fournir une adaptation d'impédance parfaite et une isolation galvanique complète dans les systèmes audio professionnels. En convertissant entre les impédances de 10 000 ohms et les impédances de niveau ligne standard de 600 ohms, il assure un transfert de signal optimal entre les équipements critiques tels que les préamplificateurs à tubes, les consoles de mixage et les équipements de diffusion. Sa construction entièrement blindée élimine activement les boucles de masse et les interférences électromagnétiques (EMI) tout en maintenant une réponse en fréquence large et plate avec une distorsion exceptionnellement faible.

Caractéristiques principales

Adaptation d'impédance précise : Rapport de transformation 10 000 Ω:600 Ω strictement calibré pour une transmission efficace du signal entre les équipements audio professionnels
Faible distorsion : Maintient une réponse linéaire sur la plage de 20 Hz à 20 kHz avec une distorsion harmonique totale inférieure à 0,5 %
Double isolation du bruit : Structure de blindage électromagnétique à trois couches avec un rapport signal/bruit supérieur à 90 dB
Durabilité de qualité industrielle : Conforme aux normes de test de vibration MIL-STD-202G avec une plage de fonctionnement de -40 °C à +85 °C
Adaptation de circuit multifonctionnelle : Prend en charge les conceptions de circuits à alimentation parallèle et série, compatible avec les appareils à tubes et à transistors

Caractéristiques de performance

Catégorie de fonctionnalité	Spécification / Description
Spécifications électriques de base	Rapport d'impédance : 10 000 Ω : 600 Ω Réponse en fréquence : ±1 dB, 50 Hz - 15 kHz (Réf. 1 kHz) Perte d'insertion : Généralement < 0,8 dB à 1 kHz Inductance primaire : ≥ 40 H (à 1 kHz, 1 V)
Intégrité du signal	Distorsion (THD) : < 0,3 % à 1 kHz, niveau nominal Rejet de mode commun (CMRR) : > 60 dB Gestion du niveau : +20 dBu typique
Construction et fiabilité	Noyau : Acier au silicium à haute perméabilité, imprégné sous vide Blindage : Triple couche électrostatique, magnétique et boîtier extérieur Bornes : Cosses à souder plaquées or Température de fonctionnement : -25 °C à +85 °C
Applications clés	Audio professionnel : Sorties de préamplificateur de microphone à tubes, boîtiers DI, entrées/sorties de console de mixage Diffusion/Télécom : Isolation de niveau ligne et adaptation d'impédance Audio haut de gamme et DIY : Restauration d'équipements vintage, conception d'interfaces audio personnalisées
Normes et conformité	Conçu pour répondre aux normes de performance CEI 60096, MIL-T-27 Tension d'isolement : > 1 kV RMS (Primaire à Secondaire et Noyau)

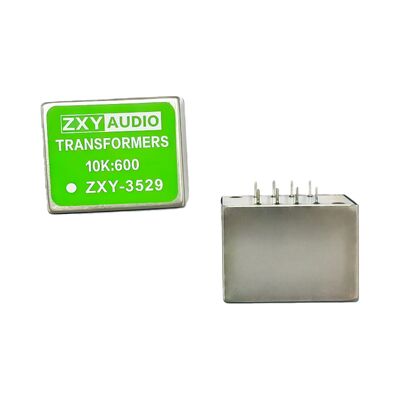

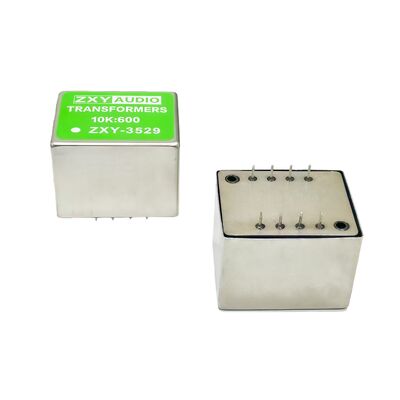

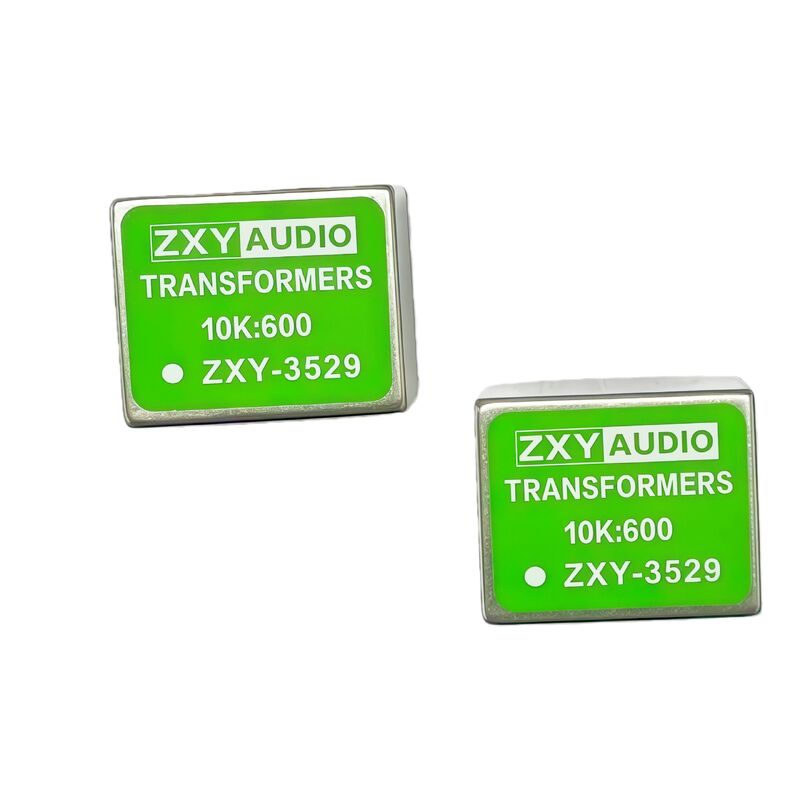

Images du produit
