Cet inducteur à monture verticale dispose d'un noyau d'anneau à forte efficacité de flux magnétique avec 5 tours de fil émaillé de 0,6 mm de diamètre (1 mm OD), d'environ 20 cm de longueur, offrant une inductance de 10 μH.La conception innovante de la base verticale offre des performances de circuit magnétique fermé tout en économisant un espace de PCB précieux.

Principaux avantages de la conception

Circuit magnétique fermé:Réduit au minimum les fuites magnétiques et les interférences électromagnétiques avec une capacité anti-interférence supérieure
Ratio haute inductance/volume:Fournit une inductance substantielle dans des dimensions compactes
Faible rayonnement EMI:Idéal pour les applications aux exigences strictes en matière de compatibilité électromagnétique

Avantages du montage vertical

Optimisation de l'espace:L'installation verticale utilise l'espace 3D plutôt que de consommer une surface de PCB précieuse
Montage sécurisé:Une base stable assure une robustesse mécanique contre les vibrations et les contraintes
Convient à la fabrication:Épingles standard à trous compatibles avec les procédés d'insertion automatique et de soudure par ondes
Le niveau standard:Distance entre les broches typique de 2,54 mm (0,1 pouce) pour une intégration facile

Performance électrique

Des spécifications précises pour le noyau magnétique, l'échelle du fil et les virages d'enroulement assurent des paramètres électriques cohérents, y compris la valeur d'inductivité (10μH), le courant de saturation,et résistance en courant continu avec une excellente répétabilité de lot à lot.

Spécifications techniques

Catégorie des caractéristiques	Spécification / Description
Type et forme du cœur	Corne toroïdale (anneau) à haut rendement de flux magnétique
Valeur d'inductivité	10 μH (nominale, à la fréquence d'essai spécifiée)
Spécification de l'enroulement	5 tours (5TS) en utilisant du fil de cuivre émaillé
Émetteur-récepteur	Diamètre du conducteur: 0,6 mm; Diamètre global (avec isolation): ~ 1,0 mm
Longueur du fil approximative	20 cm
Forme mécanique	Montage vertical (axiale) avec base isolante
Résolution	Pins à trous (PTH), généralement à hauteur standard (par exemple, 2,54 mm)
Principales performances électriques	Faible fuite magnétique, traitement de courant élevé, paramètres stables
Principaux avantages mécaniques	Efficace en termes d'espace, sûre et robuste, adaptée à l'automatisation
Fonction principale	Le stockage et la filtration de l'énergie dans les circuits de conversion de puissance
Applications typiques	Équipement de commutation d'alimentation, convertisseurs CC-CC, réseaux de filtrage d'alimentation, suppression des EMI

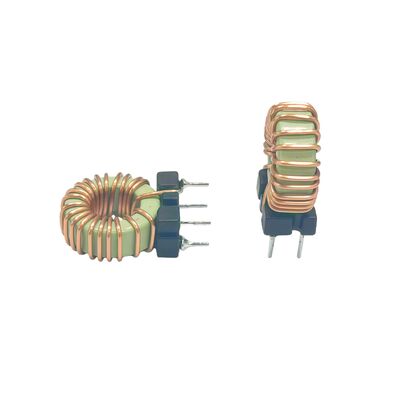

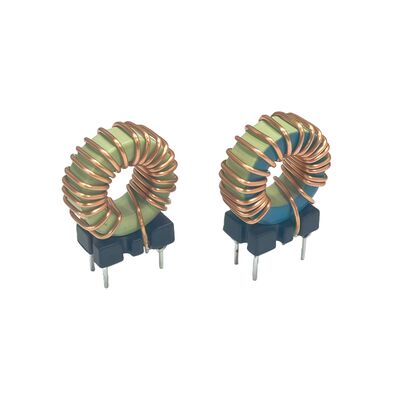

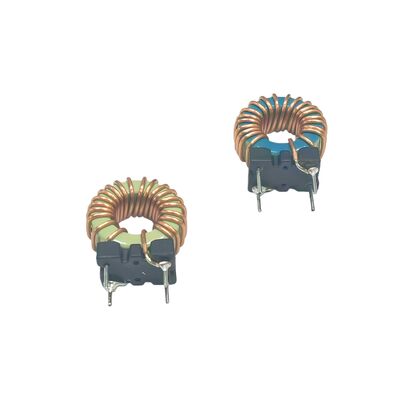

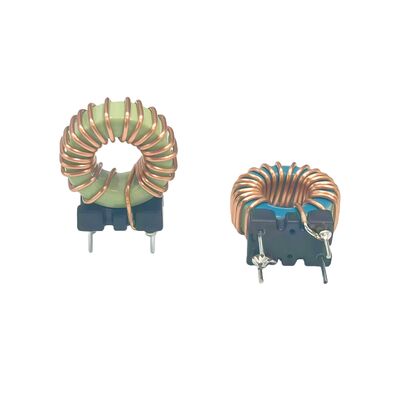

Images du produit

Produits recommandés

Profil de l'entreprise

Les étiquettes:

Détails Des Produits

À La Maison > Produits >

Transformateur audio

Inducteur toroïdal à haut rendement de flux magnétique avec base verticale et fil émaillé à 5 tours

Toutes Les Catégories

Inducteur toroïdal à haut rendement de flux magnétique avec base verticale et fil émaillé à 5 tours

Nom De Marque:	ZXY
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	Carton

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine:

Shenzhen Guangdong

Nom de marque:

ZXY

Certification:

RoHS、ISO9001、CE

Quantité de commande min:

Négociable

Prix:

Négociable

Détails d'emballage:

Carton

Délai de livraison:

3-4SEMAINES

Mettre en évidence:
