Inductance toroïdale magnétique T9×5×3 de petite taille avec alliage fer-silicium-aluminium à haute perméabilité pour convertisseurs CC-CC et alimentations à découpage

Nom De Marque:	ZXY
Numéro De Modèle:	ZXY-T953
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	Carton

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine:

Shenzhen Guangdong

Certification:

RoHS、ISO9001、CE

Mettre en évidence:

Inductance toroïdale magnétique en alliage fer-silicium-aluminium à haute perméabilité

Inductance toroïdale T9×5×3

Inductance toroïdale pour convertisseurs CC-CC

Description du produit

T9*5*3 Petit inducteur à anneau magnétique

Inducteur de noyau magnétique en fer silicium aluminium à haute perméabilité conçu pour les convertisseurs CC-DC et les alimentations électriques de commutation.3 mm d'épaisseur) offre des performances d'inductivité exceptionnelles avec une faible perte de noyau, ce qui le rend idéal pour les applications à haute fréquence et à courant élevé dans des environnements exigeants.

Principaux avantages

Efficacité à haute fréquence et faible perte:Les noyaux en fer-silicium-aluminium avec des espaces d'air distribués minimisent les pertes de noyau à des fréquences de commutation de dizaines à centaines de kHz, réduisant la hausse de température et améliorant l'efficacité de conversion.
Densité magnétique de saturation élevée:Une densité de flux de saturation supérieure (> 1,0 T) maintient l'inductance sous de grands courants de biais CC, empêchant la saturation magnétique dans les circuits Buck et Boost DC-DC.
Excellente stabilité à température:La perméabilité stable à travers les variations de température assure des performances prévisibles et une fiabilité à long terme dans des conditions environnementales variables.
Performance EMI supérieure:Les caractéristiques de saturation douce et la résistivité électrique élevée suppriment efficacement les courants de tourbillon à haute fréquence et le bruit des interrupteurs.
Une conception robuste et entièrement blindée:La structure toroïdale fournit un circuit magnétique fermé sans fuite de flux, empêchant ainsi les interférences avec les composants sensibles.
Compact et rentable:La petite empreinte T9*5*3 offre des performances électriques supérieures dans les applications à espace restreint.

Caractéristiques de performance

Catégorie	Caractéristique	Description / Valeur	Avantages
Matériau de base	Composition	Noyau en poudre de silicium de fer et d'aluminium (FeSiAl / Sendust)	Excellent équilibre entre un flux de saturation élevé, une faible perte de noyau et une bonne stabilité à température
Matériau de base	Perméabilité efficace (μe)	Généralement 26 μm, 60 μm, 75 μm, 90 μm, 125 μm	Fournit une gamme d'options d'inductivité pour les différentes exigences du circuit
Performance électrique	Densité de flux de saturation élevée (Bsat)	> 1,0 Tesla (généralement ~1,05T)	Haute résistance au biais en courant continu, empêche la saturation du noyau sous courant élevé
Performance électrique	Faible perte du noyau	Excellentes caractéristiques de perte à haute fréquence	Réduit au minimum les pertes d'énergie et la hausse de température à la fréquence de commutation
Physique et fiabilité	Structure entièrement protégée	Trajet magnétique toroïdal en boucle fermée	Pratiquement aucune fuite de flux magnétique, empêche les interférences
Physique et fiabilité	Température de Curie élevée	> 500°C	Maintient les propriétés magnétiques au-delà des températures de fonctionnement normales
Les avantages de l'application	Plage de fréquence de fonctionnement	50 kHz à > 1 MHz	Convient pour les sources d'alimentation à commutation à haute fréquence modernes
Les avantages de l'application	Stabilité à la température	-55°C à +125°C+	Performance constante dans des conditions ambiantes variables

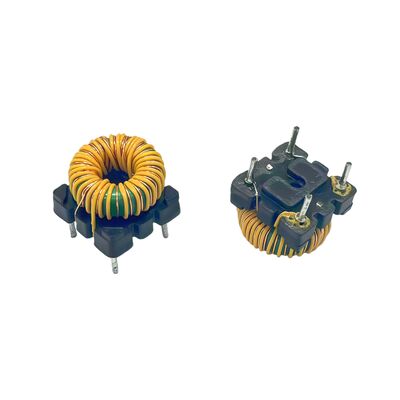

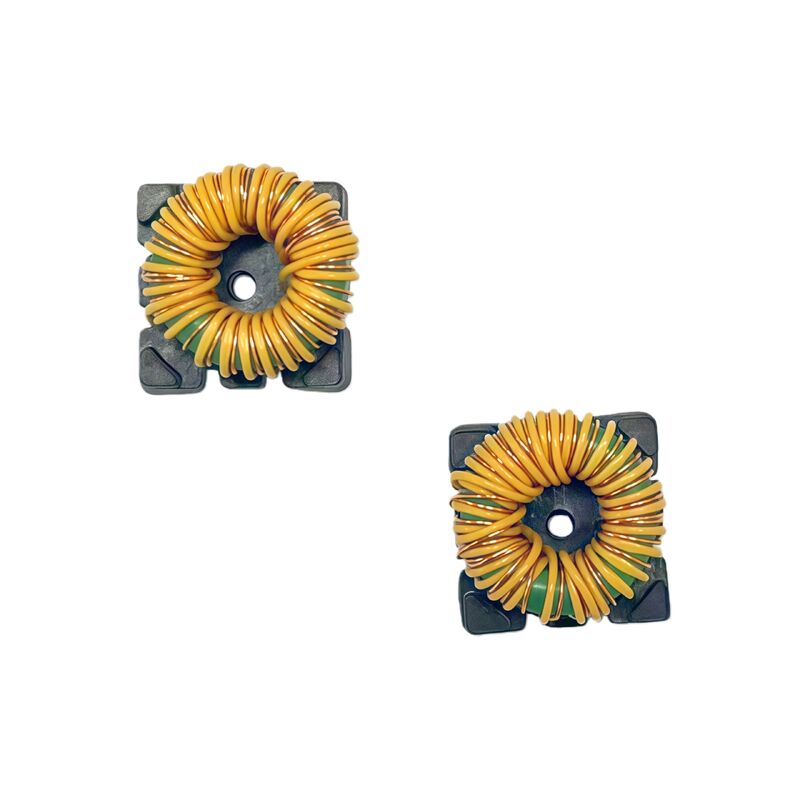

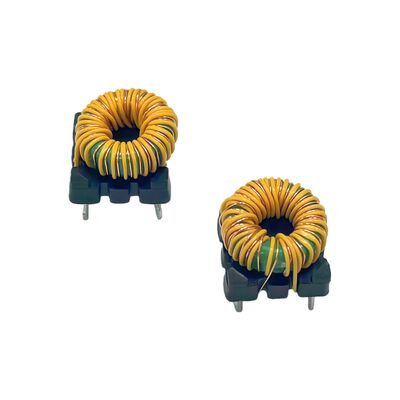

Images du produit

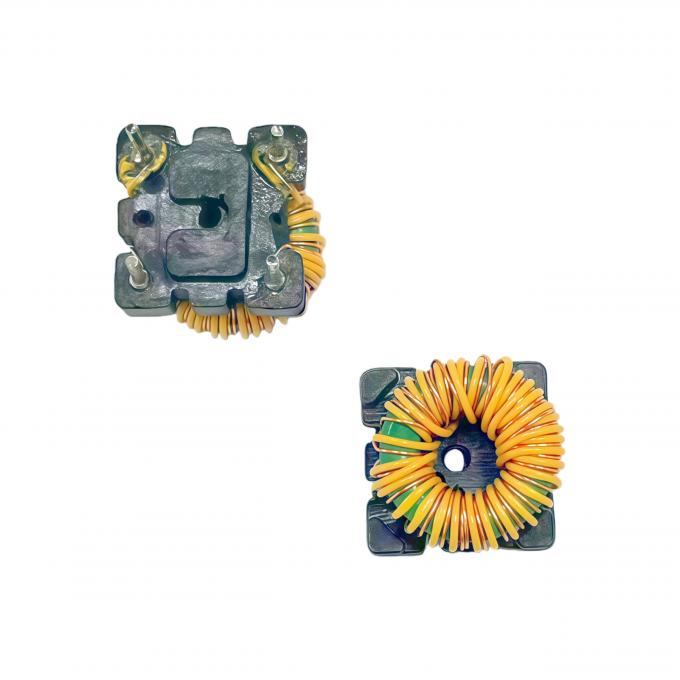

T9Ã5Ã3 magnetic ring inductor close-up view
