Le réacteur de ligne AC 20A/0.9mH (également appelé bobine d'arrêt AC ou inducteur d'entrée) est un composant crucial de compatibilité électromagnétique (CEM) et de protection installé en série avec les variateurs de puissance industriels, tels que les variateurs de fréquence (VFD) ou les systèmes servo. Sa fonction principale est de réduire le bruit électrique et les interférences électromagnétiques (EMI) en atténuant la distorsion harmonique et en supprimant les surtensions de haute fréquence.

Applications clés

Systèmes de variateurs de fréquence: Installé sur les côtés d'entrée ou de sortie pour supprimer les fluctuations de tension, protéger les modules redresseurs, réduire la pollution harmonique, lisser les formes d'onde, prolonger la durée de vie de l'isolation du moteur et réduire le bruit du moteur.
Alimentations à découpage haute puissance et UPS: Utilisé dans les applications frontales pour filtrer les impulsions de crête, assurer une sortie de puissance stable et réduire les interférences de rétroaction des équipements vers le réseau électrique.
Ascenseurs et machines de levage: Applications d'armoires de commande où les opérations fréquentes de démarrage-arrêt et les fluctuations de courant nécessitent un amortissement pour éviter les défauts et les dommages du convertisseur.
Systèmes de climatisation et CVC: Applications de commande de compresseur qui suppriment les chutes de tension lors du démarrage du moteur, réduisent les interférences électromagnétiques et améliorent l'efficacité énergétique du système.
Lignes de production automatisées: Applications d'entrée d'alimentation de barre omnibus qui isolent les interférences mutuelles entre les appareils et garantissent la fiabilité de la communication du système de contrôle.

Caractéristiques de performance

Catégorie de caractéristique	Caractéristique de performance	Description technique / Avantage
Spécifications électriques	Courant nominal et inductance	Conçu pour un courant continu de 20 ampères avec une inductance précise de 0.9mH par phase, assurant une impédance efficace aux fréquences de commutation.
Spécifications électriques	Haute résistance à la saturation	La construction à noyau de fer avec entrefer empêche la saturation magnétique sous des courants transitoires élevés, maintenant des performances linéaires pendant les démarrages moteur ou les surcharges.
Contrôle du bruit et des EMI	Atténuation du bruit haute fréquence	Réduit le dv/dt et le di/dt causés par les IGBT à commutation rapide, limitant la distorsion harmonique et supprimant les interférences électromagnétiques (EMI) des variateurs de fréquence.
Contrôle du bruit et des EMI	Forme d'onde de courant lisse	Atténue les pics et les encoches de courant, protégeant à la fois le réseau électrique et le redresseur du variateur contre les contraintes électriques.
Noyau et bobinage	Noyau magnétique de haute qualité	Fabriqué avec des tôles d'acier au silicium orientées à faible perte, fournissant une inductance stable et minimisant le chauffage du noyau.
Noyau et bobinage	Isolation haute température	Bobines isolées avec des matériaux de classe F ou H (par exemple, Nomex® ou film polyester), assurant un fonctionnement fiable dans des environnements à haute température ambiante.
Construction mécanique	Bobinages robustes en cuivre/aluminium	Disponible avec des bobinages en cuivre ou en aluminium à haute conductivité, conçus pour supporter une charge continue de 20A avec une faible élévation de température.
Construction mécanique	Processus d'imprégnation sous vide	Bobinages imprégnés sous vide avec un vernis isolant pour améliorer la résistance mécanique, améliorer la dissipation thermique et protéger contre l'humidité et les vibrations.
Sécurité et conformité	Rigidité diélectrique	Testé pour une haute tension d'isolement entre les bobinages et le noyau afin d'assurer un fonctionnement sûr et une protection contre les défauts électriques.
Sécurité et conformité	Châssis ouvert IP00	Généralement fourni dans une conception à cadre ouvert (IP00) pour une intégration facile dans les armoires électriques, permettant une dissipation thermique maximale et une flexibilité.
Avantages opérationnels	Correction du facteur de puissance	Améliore le facteur de puissance du système en réduisant la consommation de puissance réactive, ce qui conduit à une utilisation plus efficace de l'énergie.
Avantages opérationnels	Durée de vie prolongée de l'équipement	Protège les variateurs, condensateurs et moteurs connectés contre les surtensions et les harmoniques du réseau, prolongeant considérablement la durée de vie des équipements en aval.

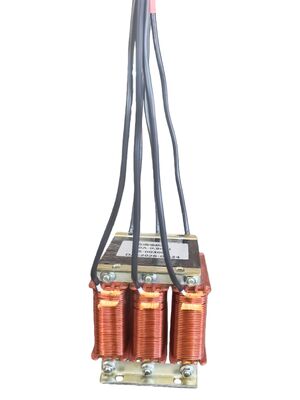

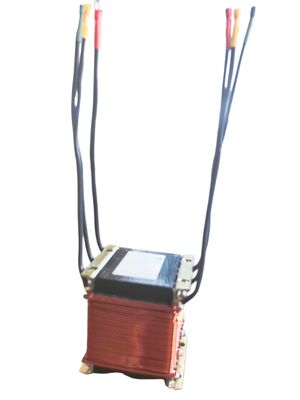

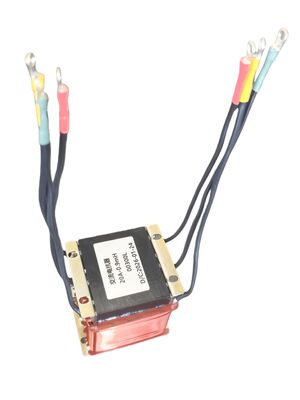

Images du produit

Excellence de fabrication

Les étiquettes:

Détails Des Produits

À La Maison > Produits >

Transformateur de puissance

20A 0.9mH Réacteur AC pour la réduction du bruit et la suppression des EMI dans les équipements d'alimentation industriels

Toutes Les Catégories

20A 0.9mH Réacteur AC pour la réduction du bruit et la suppression des EMI dans les équipements d'alimentation industriels

Nom De Marque:	ZXY
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	CARTON

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine:

ShenzhenGuangdong

Nom de marque:

ZXY

Certification:

RoHS、ISO9001、CE

Quantité de commande min:

Négociable

Prix:

Négociable

Détails d'emballage:

CARTON

Délai de livraison:

3-4 semaines

Mettre en évidence:

Réacteur AC 20A

Réacteur de ligne AC 0.9mH

Inducteur d'entrée pour la réduction du bruit

Description du produit

Réacteur AC 20A/0.9mH pour équipements électriques industriels
