UU10.5 UU Series Filtre EMI Vertical à Mode Commun avec Inductance de Puissance, Pas de 10mm * 13mm et Noyau Ferrite à Haute Perméabilité

Nom De Marque:	ZXY
Numéro De Modèle:	Je suis UU10.5
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	3-4 semaines

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine:

ShenzhenGuangdong

Certification:

RoHS、ISO9001、CE

Mettre en évidence:

Filtre de mode commun pour emballage enfichable vertical

Starter de puissance EMI au pas de 10 mm * 13 mm

Inducteur de mode commun à noyau de ferrite à haute perméabilité

Description du produit

Filtres de ligne verticaux à mode commun série UU10.5 UU

Filtres de ligne électroniques verticaux à mode commun, bobine d'arrêt de puissance de type EMI pour pas de filtre 10 × 13 mm, conçus pour supprimer les interférences électromagnétiques en mode commun sur les lignes d'alimentation et de signal.

Présentation du produit

Le filtre à mode commun vertical série UU10.5 est doté d'un noyau en ferrite à haute perméabilité avec une conception de circuit magnétique fermé. Avec un conditionnement vertical enfichable et un espacement précis des broches de 10 mm × 13 mm, il assure une compatibilité précise avec la disposition des circuits imprimés. Le bobinage en deux sections avec une conception de bobine monocouche réduit la capacité parasite, offrant une impédance élevée et une excellente suppression du bruit à hautes fréquences.

Fonctions clés

Suppression des interférences électromagnétiques en mode commun : Bloque efficacement les courants d'interférence en mode commun tout en permettant aux signaux différentiels de passer sans atténuation
Filtrage du bruit à haute fréquence : Maintient une impédance élevée sur les plages de fréquences plus élevées pour une suppression supérieure du bruit à haute fréquence
Isolation et protection du circuit : Agit comme une barrière entre l'équipement et le réseau électrique, empêchant la transmission du bruit dans les deux sens
Stabilité accrue du système : La conception du circuit magnétique fermé réduit les fuites magnétiques et améliore la résistance aux chocs
Conformité CEM : Aide les produits électroniques à répondre aux normes de compatibilité électromagnétique CCC, UL, CE et autres

Caractéristiques de performance

Catégorie de caractéristique	Caractéristique de performance	Valeur typique / Description
Noyau et électrique	Matériau du noyau	Ferrite à haute perméabilité
Noyau et électrique	Nombre de lignes	2
Noyau et électrique	Plage d'inductance	0,6 mH à 50 mH (fréquence de test : 1 kHz)
Noyau et électrique	Résistance CC (DCR)	0,2 Ω à 3 Ω (selon l'inductance)
Noyau et électrique	Courant nominal	0,3 A à 2,0 A (inversement proportionnel à l'inductance)
Noyau et électrique	Performance à haute fréquence	Impédance élevée aux fréquences applicables ; Fréquence d'auto-résonance élevée
Mécanique et structurel	Type de montage	Traversant (DIP)
Mécanique et structurel	Taille de pas standard	10 mm × 13 mm (espacement des broches)
Mécanique et structurel	Boîtier / Boîtier	Vertical, DIP-4P
Mécanique et structurel	Structure de bobinage	Bobine en deux sections avec bobinage monocouche pour réduire la capacité parasite
Mécanique et structurel	Conception	Circuit magnétique fermé pour réduire le flux de fuite
Environnement et sécurité	Température de fonctionnement	-40 °C à +125 °C
Environnement et sécurité	Résistance d'isolement	100 MΩ minimum
Environnement et sécurité	Tension de tenue	Bobinage à bobinage : ≥ 1,5 KVAC ; 1000 VAC / 0,8 KV
Environnement et sécurité	Conformité	RoHS, REACH

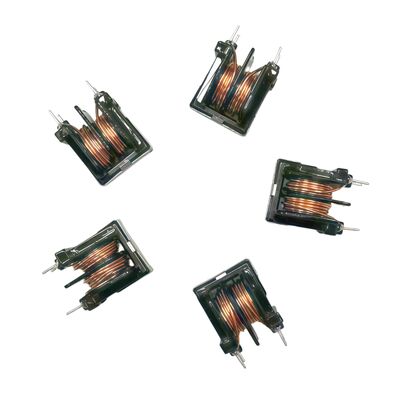

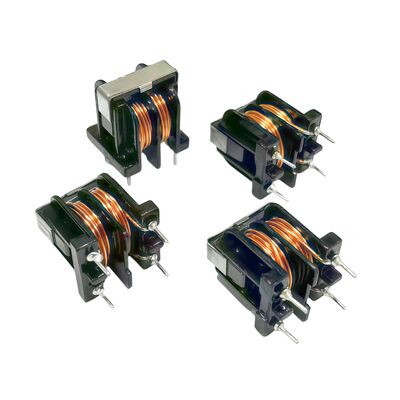

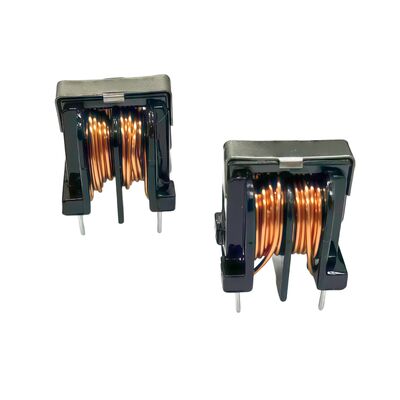

Images du produit
