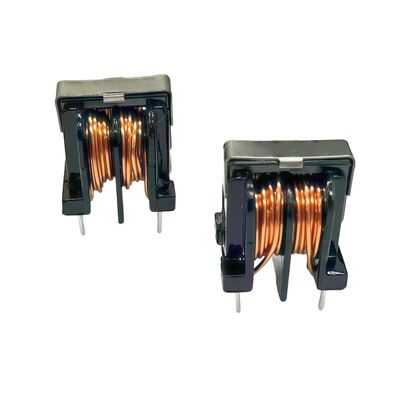

UU10.5 Filtre EMI à mode commun vertical avec bobine d'arrêt à haute perméabilité

Nom De Marque:	ZXY
Numéro De Modèle:	Je suis UU10.5
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	3-4 semaines

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine:

ShenzhenGuangdong

Certification:

RoHS、ISO9001、CE

Mettre en évidence:

Filtre de mode commun pour emballage enfichable vertical

Starter de puissance EMI au pas de 10 mm * 13 mm

Inducteur de mode commun à noyau de ferrite à haute perméabilité

Description du produit

UU10.5 UU série vertical共模线路波器

垂直电子共模线路波器 EMI 型功率流圈, 波器间距为 10 × 13mm, conçu pour supprimer les interférences électromagnétiques sur les lignes de source électrique et les lignes de signal.

produit

La série UU10.5 de modèles à ondes de fusion verticales utilise un noyau magnétique à conductivité magnétique élevée et un circuit magnétique ferreux fermé. Grâce à l'emballage à insertion verticale et à une distance de guidage précise de 10 mm × 13 mm, la compatibilité avec la disposition du PCB est assurée.

Fonction principale

Réduction des interférences électromagnétiques par le même modèle:Effectivement bloquer le courant d'interférence du module, tout en permettant le signal différentiel sans dégradation.
Le bruit à haute fréquence:maintenir une haute résistance au bruit dans les bandes de fréquences élevées, réaliser une suppression exceptionnelle du bruit à haute fréquence.
électrique isolation et protection:Équipement de charge et réseau électrique, empêchant la propagation du bruit dans les deux sens.
增强系统稳定性: amélioration de la stabilité du système:La conception de la voie magnétique fermée réduit les fuites magnétiques et améliore la résistance aux chocs.
Conformité EMC:帮助电子产品满足CCC,UL,CE et autres normes de compatibilité électromagnétique

Caractéristiques de performance

fonction类别	Caractéristiques de performance	典型值/描述
核心及电气	Core matériel	Oxygène de fer à haute transparence
核心及电气	行数	2
核心及电气	Le champ électrique	0.6 mH à 50 mH ((fréquence de test:1 kHz)
核心及电气	Résistance électrique directe (DCR)	0.2Ω 至 3Ω ((dependent de la valeur de l'électricité)
核心及电气	额定 courant électrique	0.3A à 2,0A (avec résistance à la compression électrique)
核心及电气	Performance à haute fréquence	Dans la gamme de fréquences applicables, une résistance élevée; une fréquence de résonance élevée.
machine et structure	装类型	Nom de l'agent
machine et structure	Distance entre les points	10 mm × 13 mm (distance entre les pieds)
machine et structure	包装/箱 Je vous en prie.	Verticalement, DIP-4P
machine et structure	̇ structure environnante	采用单层线圈的两段式线圈架,降低杂散电容
machine et structure	设计	閉磁路以減少漏磁通 (ligne magnétique fermée pour réduire les fuites)
environnement et sécurité	température de travail	-40°C à +125°C
environnement et sécurité	绝缘 résistance électrique	Maximum de 100 MΩ
environnement et sécurité	耐压	绕组间电压:≥1,5千伏交流电;1000伏交流电/0,8千伏
environnement et sécurité	遵守	RoHS, REACH

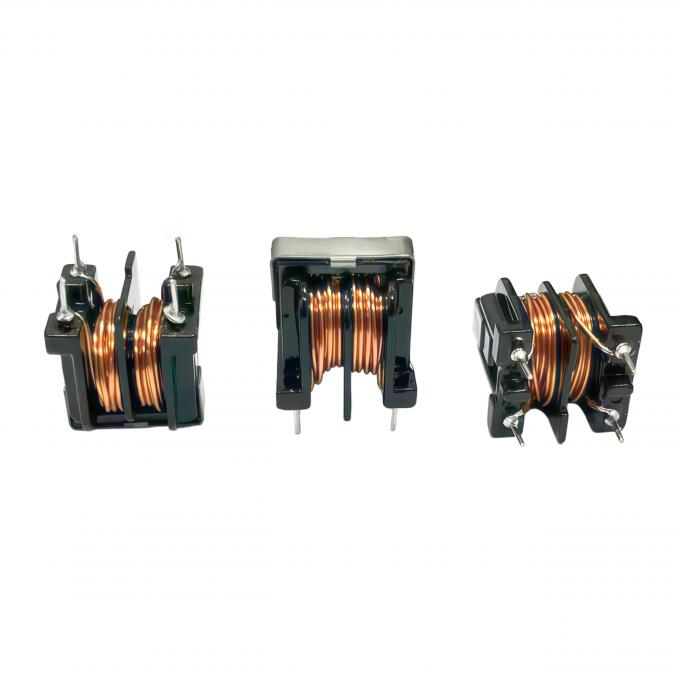

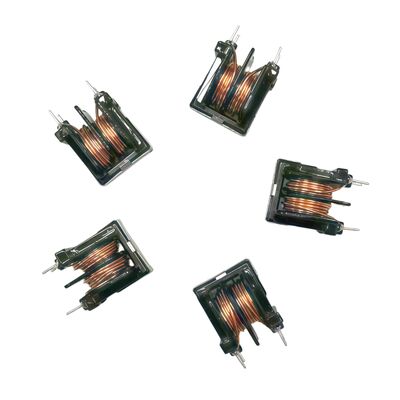

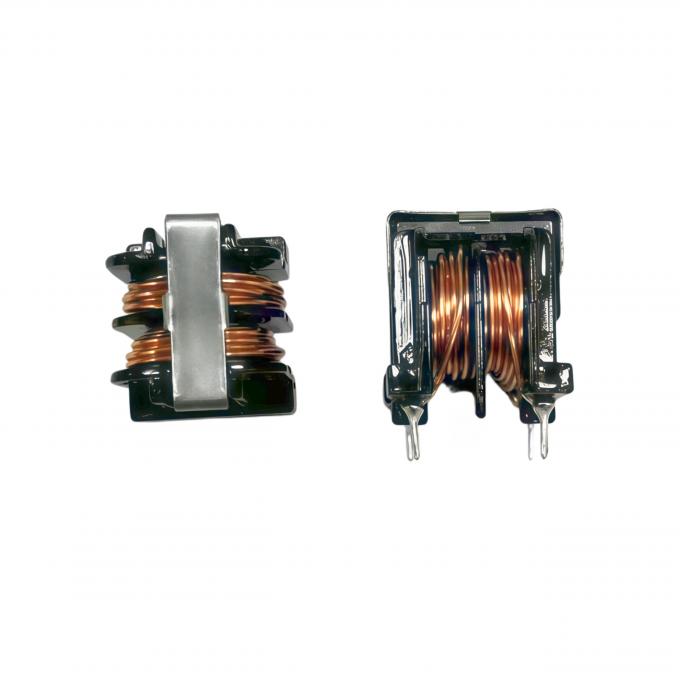

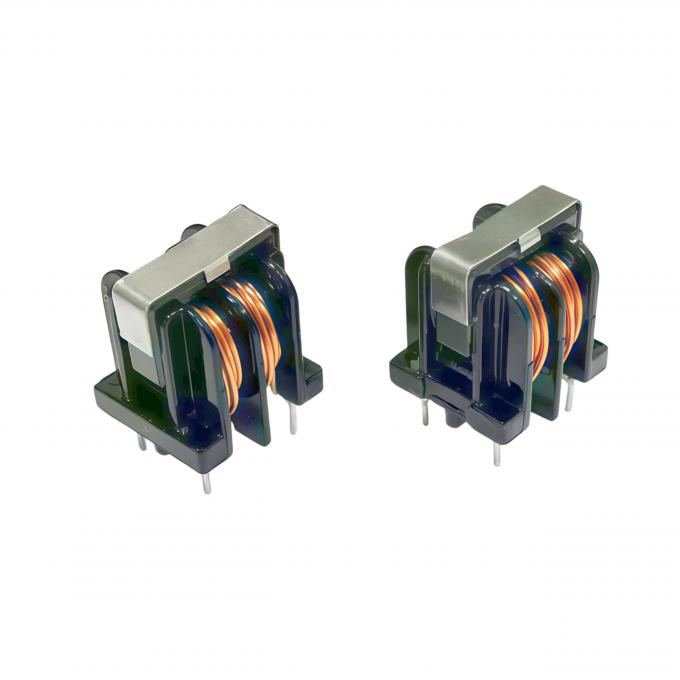

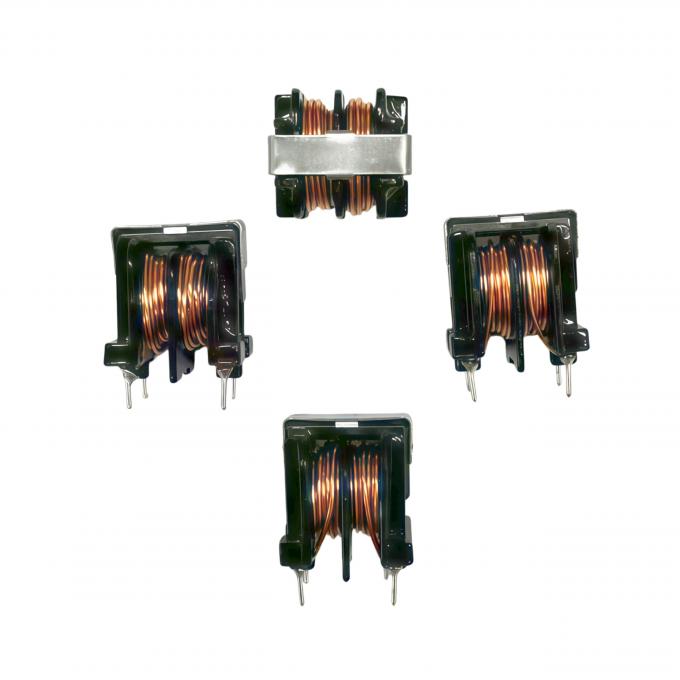

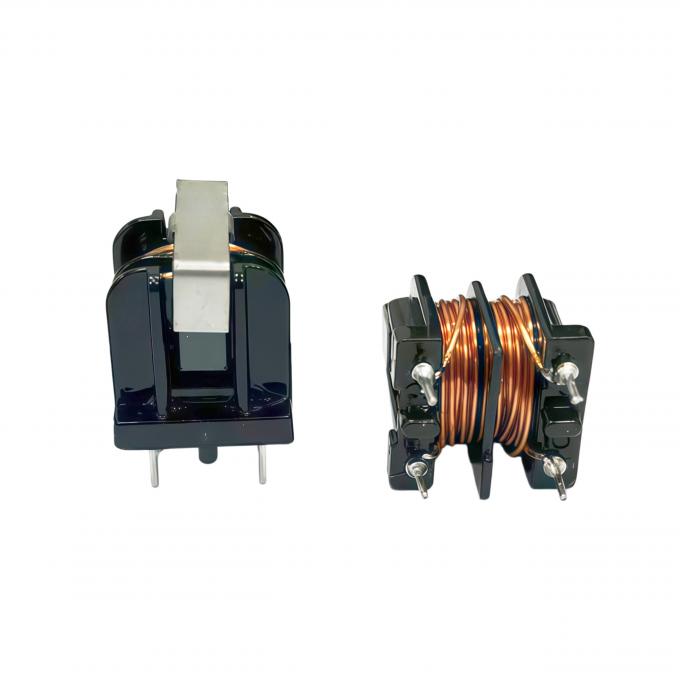

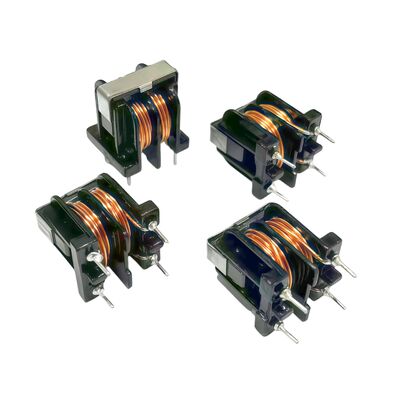

produit photo
