Un bon prix. en ligne

Détails des produits

À la maison > Produits >
Transformateur de puissance
>
Série PQ Nouvelle énergie Transfor à haute puissance à haute fréquence pour la recharge de véhicules électriques
Toutes Les Catégories

Transformateur audio

Transformateur audio de Permalloy

Isolateur audio

Transformateur de puissance

transformateur à haute fréquence

inducteur

bobine de remplissage sans fil

EMI Filter

Coils à air

Filtre secteur

Inducteur commun de mode

Transformateur de courant

Transformateur toroïdal

Transformateur basse fréquence

Transformateur LAN

inducteur de puce
Nous contacter
Ms. Chen
rhea@zxycoil.com
+8613554723725
Contactez-nous maintenant
Série PQ Nouvelle énergie Transfor à haute puissance à haute fréquence pour la recharge de véhicules électriques
  • Nom
  • Nom
  • Nom
  • Nom

Série PQ Nouvelle énergie Transfor à haute puissance à haute fréquence pour la recharge de véhicules électriques

Nom De Marque: ZXY
Numéro De Modèle: ZXY-PQ
Nombre De Pièces: Négociable
Prix: Négociable
Détails De L'emballage: CARTON
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine:
ShenzhenGuangdong
Certification:
RoHS、ISO9001、CE
Mettre en évidence:

Transformateur haute fréquence haute puissance

,

Transformateur de puissance nouvelle énergie

,

Transformateur série PQ 6 kW

Description du produit
Série PQ Transformateur à haute puissance de nouvelle énergie Transformateur à haute fréquence
Le transformateur à haute fréquence de recharge à haute puissance de nouvelle énergie de la série PQ est un composant magnétique haute performance spécialement conçu pour les chargeurs embarqués des véhicules électriques (OBC),stations de recharge, et sources d'alimentation industrielles de haute puissance. doté d'une géométrie de noyau magnétique PQ optimisée qui combine une grande surface de fenêtre avec une grande surface de section transversale du noyau magnétique,Cette série offre une puissance de traitement puissante dans un facteur de forme compact.
Principaux avantages
  • Plage de puissance de 50W à 6kW+ avec conception compacte
  • Matériaux ferrités à faible perte (PC44, 3C95, N87) pour un fonctionnement stable à haute fréquence
  • Plage de fréquence de fonctionnement: de 20 à 500 kHz
  • d'une efficacité de conversion supérieure à 95%
  • Structure compacte avec faible fuite magnétique et performances anti-interférence élevées
  • Prend en charge plusieurs topologies, y compris le flyback, l'avant, la résonance LLC et le plein pont
  • Ratio de virage de l'enroulement, niveau d'isolation (B/F/H) et configuration des broches personnalisables
  • Haute densité de puissance avec une excellente gestion thermique
  • Isolement de sécurité fiable avec tension de résistance jusqu'à 3,75 kV-4 kV
Applications
Ce transformateur sert de composant de base dans les chargeurs embarqués des véhicules électriques (OBC), les stations de charge rapide en courant continu et les convertisseurs auxiliaires en courant continu.Il est largement utilisé dans les systèmes d'énergie renouvelable, y compris les onduleurs photovoltaïquesLes applications industrielles comprennent les stations de base de communication, les alimentations sans interruption (UPS), les alimentations pour serveurs, les systèmes de détection de la pollution atmosphérique et les systèmes de stockage d'énergie.équipement de contrôle industriel, les systèmes d'alimentation auxiliaire pour le transport ferroviaire, les dispositifs de réseau intelligent et les appareils électroniques grand public tels que les chargeurs rapides pour outils électriques et drones.
Caractéristiques de performance
Caractéristique de performance Spécification / Détails
Matériau de base Matériaux à faible perte de ferrite (par exemple, PC44, 3C94, N87, N67)
Fréquence de fonctionnement 20 kHz à 500 kHz (typiquement)
Plage de puissance de sortie 0.5 VA jusqu'à 6 kW+, selon la taille du noyau (p. ex. PQ20: 50W maximum; PQ35/35: 350W; PQ50: 1000W+)
Efficacité Jusqu'à 95% à 99%
Température de fonctionnement -40°C à +125°C (typique); certains modèles jusqu'à +180°C
Température de stockage -40°C à +100°C (typiquement)
Résistance diélectrique (Hipot) 1de 0,5 kV à 4,0 kV CA, selon les exigences en matière d'isolation
Résistance à l'isolation 100 MΩ min. à DC500V
Inductivité Tolérance Généralement ±8% à ±10% à 1 kHz/0,25V ou 1 kHz/1V
Résistance en courant continu (DCR) Jusqu'à 4 mΩ à 780 mΩ (varient selon l'enroulement et le modèle)
Inductivité de fuite Généralement de 4,0 μH max. à 6,0 μH max.
Géométrie du noyau Forme PQ optimisée pour une forte densité de puissance, un faible flux de fuite et de bonnes performances thermiques
Images du produit

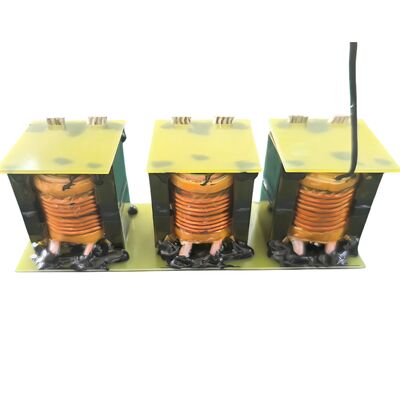

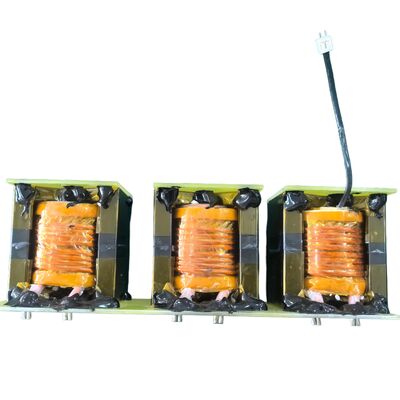

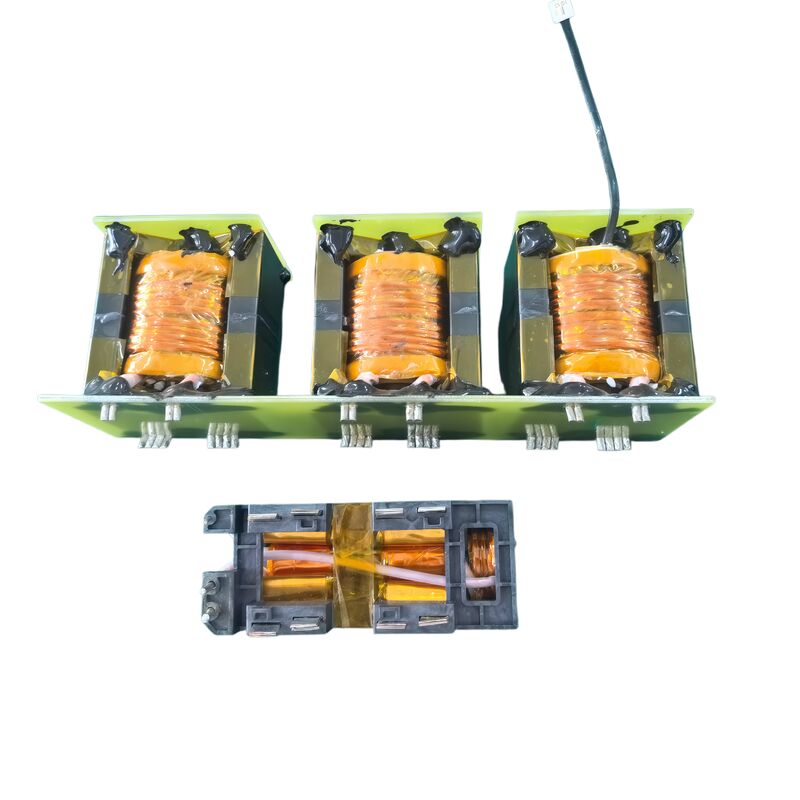

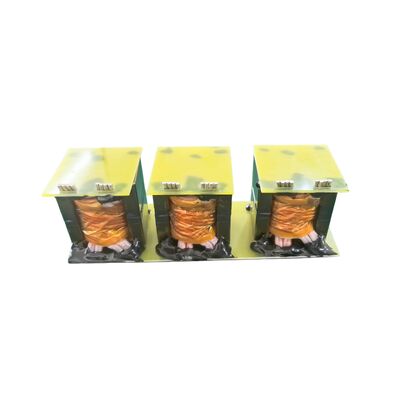

PQ Series High-power Transformer front view PQ Series High-power Transformer side view PQ Series High-power Transformer top view PQ Series High-power Transformer detailed component view
