Transformateur haute puissance, haute fréquence pour véhicules électriques de la série PQ, avec une capacité de 6 kW

Nom De Marque:	ZXY
Numéro De Modèle:	ZXY-PQ
Nombre De Pièces:	Négociable
Prix:	Négociable
Détails De L'emballage:	CARTON

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine:

ShenzhenGuangdong

Certification:

RoHS、ISO9001、CE

Mettre en évidence:

Transformateur haute fréquence haute puissance

Transformateur de puissance nouvelle énergie

Transformateur série PQ 6 kW

Description du produit

Transformateur haute fréquence de charge haute puissance pour nouvelle énergie série PQ

Le transformateur haute fréquence de charge haute puissance pour nouvelle énergie série PQ est un composant magnétique haute performance spécialement conçu pour les chargeurs embarqués (OBC) de véhicules électriques, les stations de recharge et les alimentations industrielles haute puissance. Dotée d'une géométrie de noyau magnétique PQ optimisée qui combine une grande surface de fenêtre avec une grande surface de section transversale du noyau magnétique, cette série offre une capacité de traitement de puissance puissante dans un format compact.

Avantages clés

Plage de puissance de 50W à 6kW+ avec une conception de taille compacte
Matériaux ferrite à faible perte (PC44, 3C95, N87) pour un fonctionnement stable à haute fréquence
Plage de fréquences de fonctionnement : 20 kHz à 500 kHz
Efficacité de conversion supérieure à 95%
Structure compacte avec faible fuite magnétique et fortes performances anti-interférences
Prend en charge plusieurs topologies, y compris flyback, forward, résonance LLC et pont complet
Rapport de tours d'enroulement, niveau d'isolation (B/F/H) et configuration des broches personnalisables
Haute densité de puissance avec une excellente gestion thermique
Isolation de sécurité fiable avec une tension de tenue jusqu'à 3,75 kV-4 kV

Applications

Ce transformateur sert de composant essentiel dans les chargeurs embarqués (OBC) de véhicules électriques, les stations de recharge rapide DC et les convertisseurs auxiliaires DC-DC. Il est largement utilisé dans les systèmes d'énergies renouvelables, y compris les onduleurs photovoltaïques, les convertisseurs d'énergie éolienne et les systèmes de stockage d'énergie. Les applications industrielles comprennent les stations de base de communication, les alimentations sans interruption (ASI), les alimentations de serveur, les équipements de contrôle industriel, les systèmes d'alimentation auxiliaire pour le transport ferroviaire, les appareils de réseau intelligent et l'électronique grand public haut de gamme tels que les chargeurs rapides pour outils électriques et drones.

Caractéristiques de performance

Caractéristique de performance	Spécification / Détails
Matériau du noyau	Matériaux ferrite à faible perte (par exemple, PC44, 3C94, N87, N67)
Fréquence de fonctionnement	20 kHz à 500 kHz (typique)
Plage de puissance de sortie	0,5 VA jusqu'à 6 kW+, selon la taille du noyau (par exemple, PQ20 : 50W max ; PQ35/35 : 350W ; PQ50 : 1000W+)
Efficacité	Jusqu'à 95% à 99%
Température de fonctionnement	-40°C à +125°C (typique) ; certains modèles jusqu'à +180°C
Température de stockage	-40°C à +100°C (typique)
Rigidité diélectrique (Hipot)	1,5 kV à 4,0 kV AC, selon les exigences d'isolation
Résistance d'isolement	100 MΩ min. à DC500V
Tolérance d'inductance	Généralement ±8% à ±10% à 1 kHz/0,25V ou 1 kHz/1V
Résistance DC (DCR)	Aussi bas que 4 mΩ à 780 mΩ (varie selon l'enroulement et le modèle)
Inductance de fuite	Généralement 4,0 µH max. à 6,0 µH max.
Géométrie du noyau	Forme PQ optimisée pour une haute densité de puissance, un faible flux de fuite et de bonnes performances thermiques

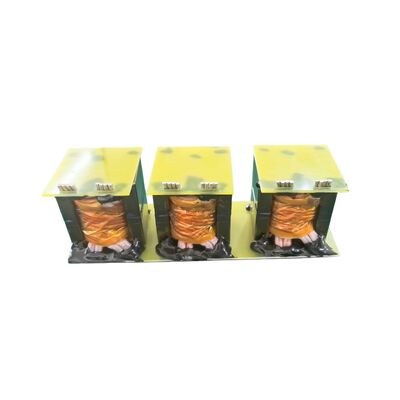

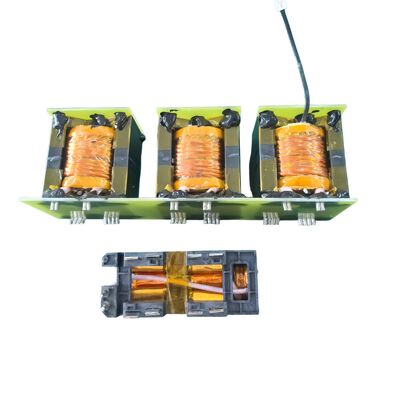

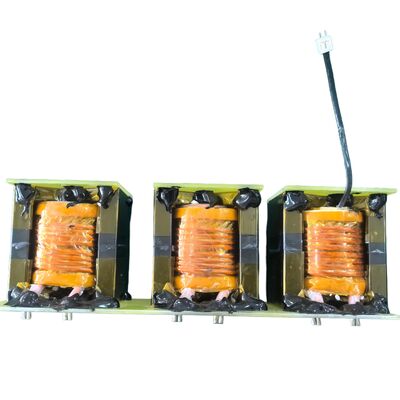

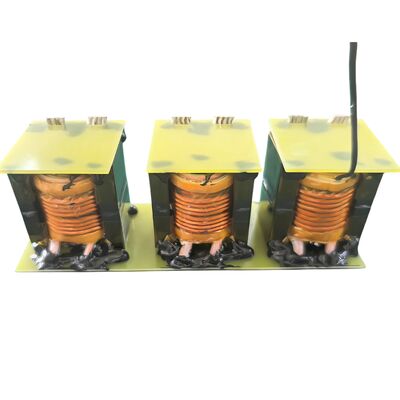

Images du produit
