Un bon prix. en ligne

Détails des produits

À la maison > Produits >
transformateur à haute fréquence
>
Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback
Toutes Les Catégories

Transformateur audio

Transformateur audio de Permalloy

Isolateur audio

Transformateur de puissance

transformateur à haute fréquence

inducteur

bobine de remplissage sans fil

EMI Filter

Coils à air

Filtre secteur

Inducteur commun de mode

Transformateur de courant

Transformateur toroïdal

Transformateur basse fréquence

Transformateur LAN

inducteur de puce
Nous contacter
Ms. Chen
rhea@zxycoil.com
+8613554723725
Contactez-nous maintenant
Nom
  • Nom
  • Nom
  • Nom
  • Nom

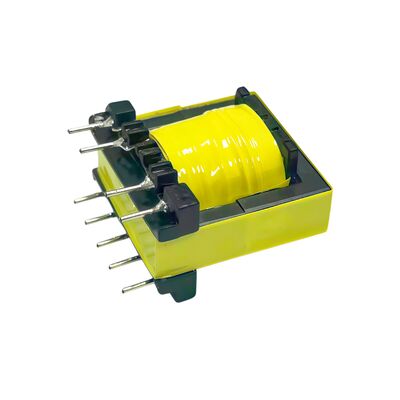

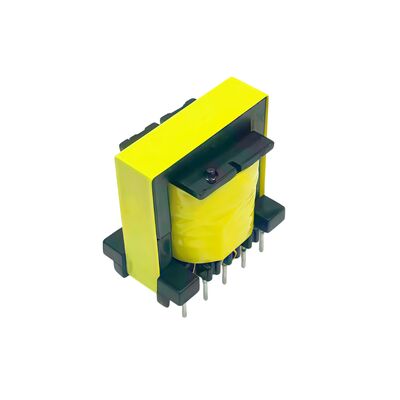

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

Nom De Marque: ZXY
Numéro De Modèle: Pour les véhicules à moteur à combustion
Nombre De Pièces: Négociable
Prix: Négociable
Détails De L'emballage: Carton
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine:
ShenzhenGuangdong
Certification:
RoHS、ISO9001、CE
Mettre en évidence:

Transformateur SMPS Flyback EF25 personnalisé

,

transformateur d'alimentation haute fréquence

,

transformateur EF25 pour circuits de chargeur

Description du produit

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

1Description du produit

Le transformateur haute fréquence EF25 est un transformateur compact à noyau ferrite conçu spécifiquement pour les topologies de retour en vol dans les alimentations en mode commutateur (SMPS), les chargeurs de batteries et les adaptateurs d'alimentation.La plage de puissance est de 10W à 30W, la fréquence de fonctionnement est de 20 kHz à 200 kHz, les performances sont stables, la hausse de température est faible et l'efficacité est élevée.et autres spécifications sont entièrement personnalisablesTrès adapté aux applications avec un espace limité mais nécessitant une fiabilité et des spécifications personnalisées.


Scénario d'application:Chargeur rapide USB-C de 24 W pour smartphones et tablettes

Comment le transformateur EF25 fonctionne dans ce produit:
À l'intérieur du chargeur, le transformateur haute fréquence EF25 est utilisé dans un circuit SMPS en retour.ou 15V) tout en assurant l'isolation pour la sécuritéLe transformateur fonctionne à une fréquence de commutation de 100 kHz, fournissant jusqu'à 24 W de puissance (par exemple, 12 V / 2 A ou 15 V / 1,6 A).Sa taille de noyau compact EF25 s'intègre parfaitement dans le petit boîtier de chargeur USB-C, tandis que l'enroulement personnalisé garantit une faible inductance de fuite et un rendement élevé (> 88%), réduisant la production de chaleur lors de la charge rapide.

Pourquoi choisir l' EF25 pour cette application:

  • Une petite empreinte s'adapte à la conception du chargeur mince

  • Prend en charge plusieurs tensions de sortie pour les protocoles de charge rapide (QC/PD)

  • Une faible élévation de température assure une température de surface sûre

  • Paramètres personnalisables répondant aux exigences spécifiques en matière de tension et de courant


2. Caractéristiques de performance

Paramètre Spécification
Type de noyau EF25 (noyau de ferrite)
Topologie Vol en arrière
Portée de puissance 10W 30W
Configuration des broches 5+5 broches (personnalisables)
Fréquence de fonctionnement 20 kHz 200 kHz
Test de haute résistance 1500V AC / 1min (ou sur mesure)
Classe d'isolation Classe B (130°C) / Classe F (155°C) facultative
Conformité RoHS, REACH

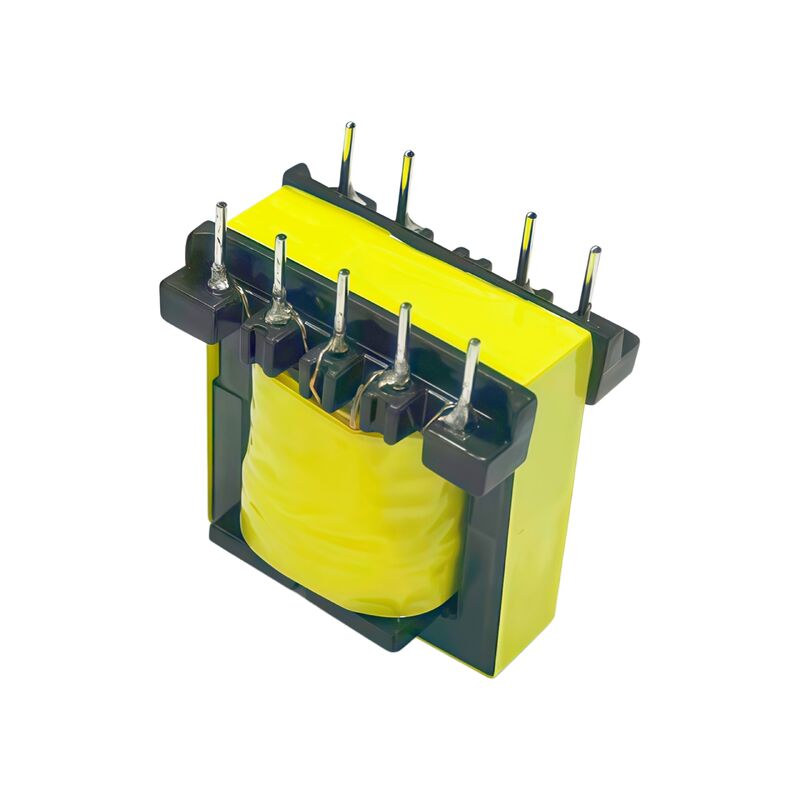

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

Les étiquettes:

Type transformateur à haute fréquence d'EFD

Transformateur à haute fréquence de noyau d'aimant

Transformateur à haute fréquence de puissance

Un bon prix. en ligne

Détails Des Produits

À La Maison > Produits >
transformateur à haute fréquence
>
Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback
Toutes Les Catégories

Transformateur audio

Transformateur audio de Permalloy

Isolateur audio

Transformateur de puissance

transformateur à haute fréquence

inducteur

bobine de remplissage sans fil

EMI Filter

Coils à air

Filtre secteur

Inducteur commun de mode

Transformateur de courant

Transformateur toroïdal

Transformateur basse fréquence

Transformateur LAN

inducteur de puce
Nom
  • Nom
  • Nom
  • Nom
  • Nom

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

Nom De Marque: ZXY
Numéro De Modèle: Pour les véhicules à moteur à combustion
Nombre De Pièces: Négociable
Prix: Négociable
Détails De L'emballage: Carton
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine:
ShenzhenGuangdong
Nom de marque:
ZXY
Certification:
RoHS、ISO9001、CE
Numéro de modèle:
Pour les véhicules à moteur à combustion
Quantité de commande min:
Négociable
Prix:
Négociable
Détails d'emballage:
Carton
Délai de livraison:
3-4 semaines
Mettre en évidence:

Transformateur SMPS Flyback EF25 personnalisé

,

transformateur d'alimentation haute fréquence

,

transformateur EF25 pour circuits de chargeur

Description du produit

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

1Description du produit

Le transformateur haute fréquence EF25 est un transformateur compact à noyau ferrite conçu spécifiquement pour les topologies de retour en vol dans les alimentations en mode commutateur (SMPS), les chargeurs de batteries et les adaptateurs d'alimentation.La plage de puissance est de 10W à 30W, la fréquence de fonctionnement est de 20 kHz à 200 kHz, les performances sont stables, la hausse de température est faible et l'efficacité est élevée.et autres spécifications sont entièrement personnalisablesTrès adapté aux applications avec un espace limité mais nécessitant une fiabilité et des spécifications personnalisées.


Scénario d'application:Chargeur rapide USB-C de 24 W pour smartphones et tablettes

Comment le transformateur EF25 fonctionne dans ce produit:
À l'intérieur du chargeur, le transformateur haute fréquence EF25 est utilisé dans un circuit SMPS en retour.ou 15V) tout en assurant l'isolation pour la sécuritéLe transformateur fonctionne à une fréquence de commutation de 100 kHz, fournissant jusqu'à 24 W de puissance (par exemple, 12 V / 2 A ou 15 V / 1,6 A).Sa taille de noyau compact EF25 s'intègre parfaitement dans le petit boîtier de chargeur USB-C, tandis que l'enroulement personnalisé garantit une faible inductance de fuite et un rendement élevé (> 88%), réduisant la production de chaleur lors de la charge rapide.

Pourquoi choisir l' EF25 pour cette application:

  • Une petite empreinte s'adapte à la conception du chargeur mince

  • Prend en charge plusieurs tensions de sortie pour les protocoles de charge rapide (QC/PD)

  • Une faible élévation de température assure une température de surface sûre

  • Paramètres personnalisables répondant aux exigences spécifiques en matière de tension et de courant


2. Caractéristiques de performance

Paramètre Spécification
Type de noyau EF25 (noyau de ferrite)
Topologie Vol en arrière
Portée de puissance 10W 30W
Configuration des broches 5+5 broches (personnalisables)
Fréquence de fonctionnement 20 kHz 200 kHz
Test de haute résistance 1500V AC / 1min (ou sur mesure)
Classe d'isolation Classe B (130°C) / Classe F (155°C) facultative
Conformité RoHS, REACH

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

Transformateur haute fréquence EF25 personnalisé pour chargeur d'alimentation SMPS Flyback

Les étiquettes:

Type transformateur à haute fréquence d'EFD

Transformateur à haute fréquence de noyau d'aimant

Transformateur à haute fréquence de puissance
