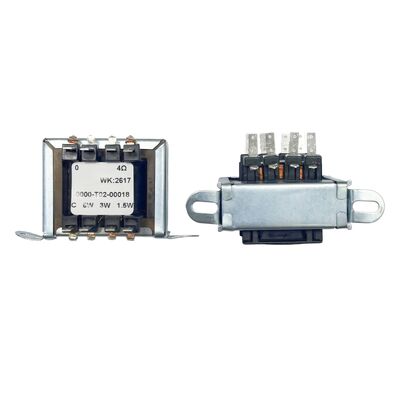

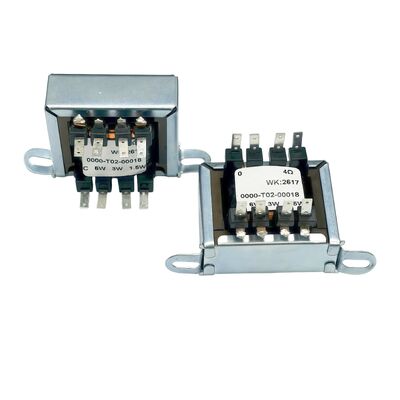

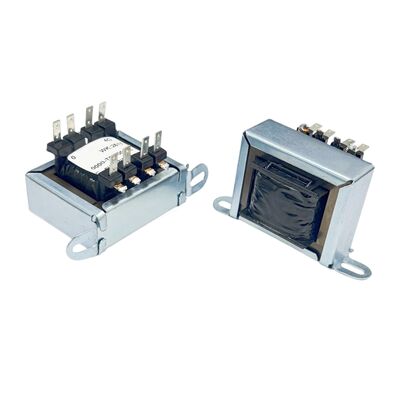

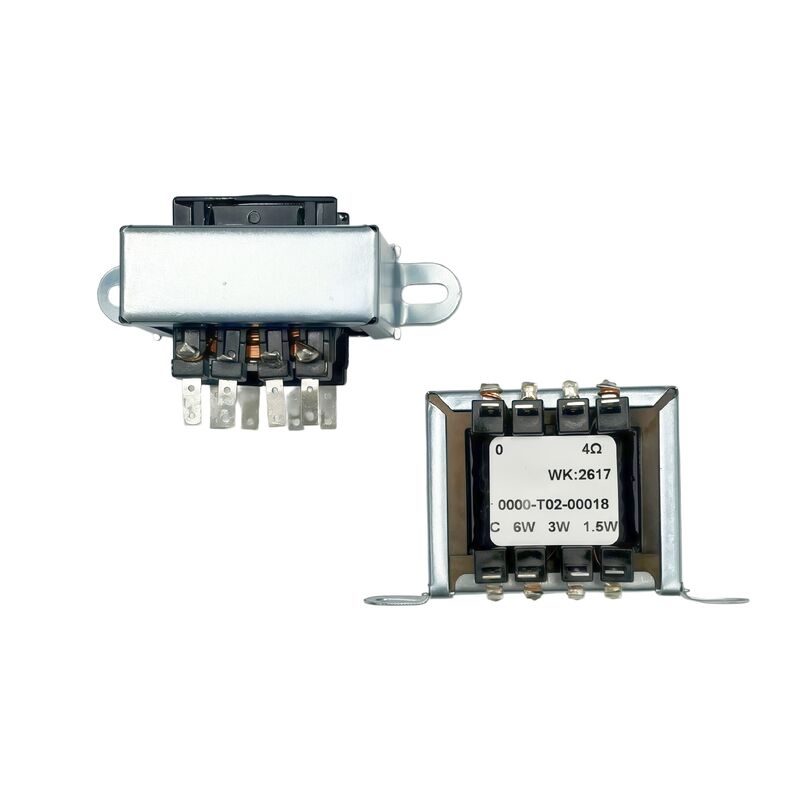

Transformateur audio 6W 3W 1.5W Installation châssis câblage soudure pour haut-parleurs

1. Description du produit

Le dernier produit de Zhixiangyuan, le transformateur audio (6W/3W/1.5W), est un composant passif d'adaptation d'impédance conçu spécifiquement pour l'installation dans les systèmes de haut-parleurs. Il vous permet de choisir la puissance nominale appropriée (1.5W, 3W ou 6W) pour correspondre à différents haut-parleurs, assurant une transmission de signal efficace et protégeant l'amplificateur d'une impédance de charge incorrecte. L'installation nécessite une installation sur châssis (à l'aide de vis ou de supports), puis le soudage des fils primaire et secondaire aux bornes d'entrée/sortie, et la connexion du transformateur entre l'amplificateur et le haut-parleur, tout en respectant la polarité et la configuration des prises correctes. Ce réglage est couramment utilisé dans les systèmes de distribution audio multi-prises (tels que les lignes 70V/100V) ou les amplificateurs à tubes anciens, offrant une flexibilité pour le contrôle du volume et l'adaptation d'impédance sur plusieurs haut-parleurs. Si vous avez des besoins, veuillez contacter kath@zxycoil.com Nous ferons de notre mieux pour vous fournir un support technique.

Exemple d'application :

Pour les systèmes de musique d'ambiance (tels que les centres commerciaux, les restaurants, les écoles), vous devez installer des dizaines de haut-parleurs encastrés au plafond, mais la distance entre l'amplificateur et les haut-parleurs peut être de plusieurs centaines de mètres.

Problème :

La connexion directe avec un amplificateur de puissance ordinaire (avec une impédance fixe de 4-16 Ω) entraînera des pertes importantes lors de la transmission longue distance, et l'amplificateur ne peut pas piloter simultanément autant de haut-parleurs à basse impédance (l'impédance totale sera trop faible, ce qui endommagera l'amplificateur).

Solution :
L'amplificateur de puissance émet un signal haute tension de 100V (amplificateur de puissance à tension constante).
Installez un transformateur 6W/3W/1.5W sur chaque haut-parleur.

Câblage réel :
Soudez l'extrémité d'entrée (côté haute tension) du transformateur à la ligne principale 100V au plafond.
Connectez la borne de sortie du transformateur (côté basse résistance, par exemple 4 Ω/8 Ω) au haut-parleur.
Sélectionnez la prise de puissance en fonction du volume requis dans la zone : seul un son d'ambiance est nécessaire dans la salle de bain, choisissez le réglage 1.5W ; le hall nécessite un volume légèrement plus élevé, choisissez le réglage 3W ou 6W.

Effet : Plusieurs dizaines de haut-parleurs ont été connectés en parallèle sur la même ligne sans interférer les uns avec les autres, et il n'y a pas d'atténuation significative lors de la transmission longue distance.

2. Caractéristiques de performance
