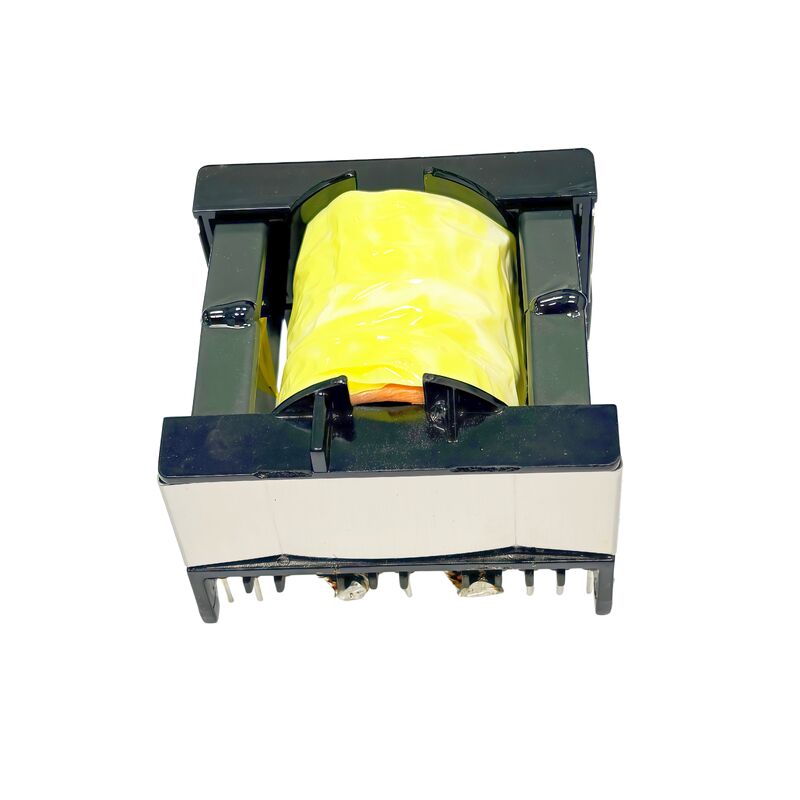

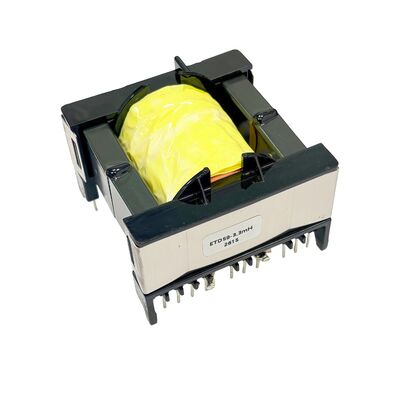

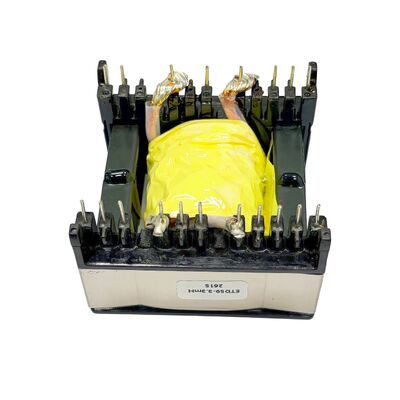

Le transformateur à haute fréquence ETD59 est spécialement conçu pour l'alimentation du conducteur d'éclairage LED, utilisant un noyau ferrite de manganèse-zinc à haute performance,d'une large plage de fréquences de travail de 20 kHz à 500 kHz, avec un rendement de conversion d'énergie supérieur à 95% et une perte de noyau ultra-faible. Spécialement conçu pour l'installation directe de soudage de broches de PCB, avec une structure compacte, une forte densité de puissance,et résistance à l'isolation fiableCe transformateur peut résister à des températures de fonctionnement allant de -40 °C à +125 °C et a été soumis à des essais électriques rigoureux et complets pour répondre aux exigences.Il prend en charge les paramètres d'enroulement personnalisés, la mise en page des broches, et les solutions d'emballage. S'il vous plaît contacter kath@zxycoil.com Personnaliser vos paramètres!peut être utilisé pour les commandes globales en vrac

Cas d'application réel: 800W haute puissance LED Industrial Flood Light pour l'éclairage extérieur de l'usine et du port

Le transformateur haute fréquence ETD59 monté sur PCB est intégré à la carte de pilotage LED résonnante LLC d'un projecteur extérieur LED de 800 W,largement adopté pour les projets d'éclairage des parcs industriels et des ports maritimes exportés vers l'Asie du Sud-Est et l'Europe.

Réactions de la production de masse

Cette solution complète de pilote a été expédiée en masse pour des projets d'éclairage à grande échelle à l'étranger.Le transformateur à haute fréquence ETD59 réduit la taille globale du pilote de 30% par rapport aux transformateurs à haute fréquence traditionnels, avec zéro défaut de qualité de masse lors d'un fonctionnement continu à long terme, luminosité constante et aucun clignement de lumière.

2. Caractéristiques de performance

Nom de l'article	Spécification	Caractéristique et note d'application
Modèle de produit	ETD59 Transformateur de montage PCB haute fréquence	Dédié aux applications d'alimentation électrique des conducteurs d'éclairage LED
Matériau de base	Noyau de ferrite molle Mn-Zn	Faible perte de noyau en fonctionnement à haute fréquence, perméabilité magnétique stable sur une large plage de températures
Plage de fréquence de fonctionnement	20 kHz 500 kHz	Entièrement compatible avec les circuits de conduite LED traditionnels LLC, forward et flyback
Puissance de sortie nominale	400 W 2000 W	Idéal pour les projecteurs LED à haute puissance, les lampes de rue, les projecteurs à haute vitesse et les conducteurs d'éclairage industriel
Efficacité de conversion de puissance	≥ 95%	Génération de chaleur ultra-faible, simplifie considérablement la conception thermique de l'alimentation du conducteur
Type de montage	Montage de broche à travers trou de PCB	Soldable directement sur le PCB du pilote, empreinte compacte, entièrement compatible avec l'assemblage SMT automatisé
Plage de température de fonctionnement	-40°C à +125°C	Fournit des performances stables et fiables dans des environnements d'éclairage extérieurs extrêmes à haute ou basse température
Voltage de résistance diélectrique	Échangeur d'électricité	Isolement galvanique complet entre les enroulements primaires et secondaires, assure un fonctionnement sûr des équipements d'éclairage extérieur à LED
Assistance à la personnalisation	Entièrement personnalisable	Adaptation flexible à différentes conceptions de pilote LED, prise en charge des virages d'enroulement personnalisés, mise en page des broches, valeur d'inductivité et structure d'enroulement
Norme de conformité	Conforme à la directive RoHS	Répond à toutes les exigences mondiales en matière de protection de l'environnement pour l'exportation transfrontalière de produits d'éclairage
Densité de puissance	Très haut	Réduit efficacement le volume global de l'alimentation du conducteur LED, par rapport aux transformateurs traditionnels à fréquence de ligne

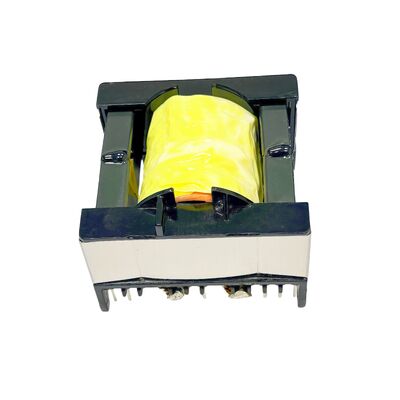

ETD59 Transformateur à haute fréquence Transformateur électrique PCB pour éclairage LED
