Bobine d'arrêt en forme de tige d'inducteur de tige magnétique pour l'alimentation d'énergie de commutation

1.Description du produit

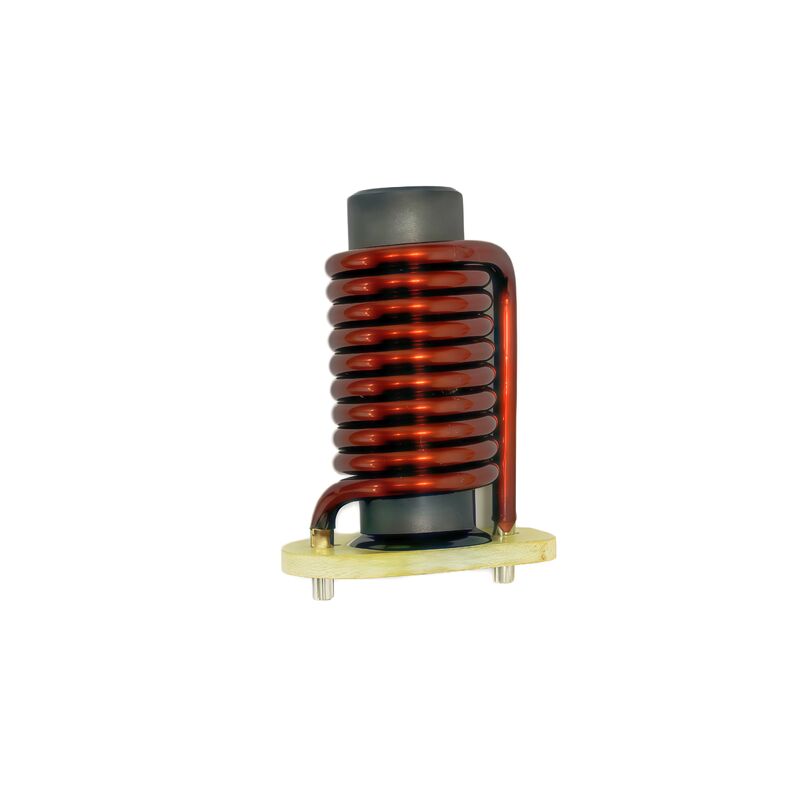

Conçu pour les alimentations à découpage haute fréquence (SMPS), cet inducteur à tige magnétique haut de gamme (bobine d'arrêt en forme de tige) est doté d'enroulements en cuivre de haute pureté sur un noyau magnétique en ferrite avancé. Avec son circuit magnétique ouvert, il offre une capacité de gestion du courant exceptionnelle et une haute résistance à la saturation magnétique. Idéal pour commuter les configurations de circuits imprimés d'alimentation, il agit comme un filtre passe-bas critique pour supprimer le bruit EMI, lisser les ondulations de courant et protéger les composants électroniques sensibles en aval dans les projets automobiles, de meubles intelligents et de bricolage industriel.

La conception du circuit magnétique ouvert et la résistance élevée à la saturation duInducteur de tige magnétique en ferriteen font un composant indispensable pour le filtrage des transitoires et la suppression des ondulations dans l'électronique moderne. Voici les applications pratiques les plus courantes :

1. Modules électroniques automobiles (chargeurs de voiture et BCM)

• La candidature :Intégré dans les circuits imprimés convertisseurs DC-DC Buck-Boost pour les stations d'accueil de voiture USB à charge rapide haute puissance et les modules de contrôle de carrosserie (BCM).

• Le rôle :Le rail d'alimentation 12 V/24 V d'une batterie de voiture est notoirement bruyant en raison du gémissement de l'alternateur et des pics d'allumage. Placée à l'étage d'entrée de puissance, cette bobine d'arrêt en forme de tige fonctionne comme un « tampon » robuste pour bloquer les surtensions entrantes et les EMI haute fréquence, garantissant qu'elle n'interférera pas avec la radio AM/FM sensible du véhicule ou les systèmes radar ADAS.

2. Amplificateurs audio et matériel de communication

• La candidature :Intégré aux réseaux de filtres de sortie LC des amplificateurs audio de classe D et aux rails d'alimentation de la passerelle IoT sans fil.

• Le rôle :Les amplificateurs de classe D utilisent une commutation PWM haute fréquence pour piloter les haut-parleurs. Une self à tige supprime efficacement le signal porteur de commutation haute fréquence avant qu'il n'atteigne la borne du haut-parleur, ne laissant que des signaux audio purs et haute fidélité et éliminant le sifflement statique de fond.

3. Stations de recharge sans fil Smart Home et Qi

• La candidature :Placé sur la carte d'entrée d'alimentation principale des chargeurs sans fil multi-appareils et des intégrations de meubles intelligents.

• Le rôle :Il empêche le champ magnétique haute fréquence généré par les bobines de l'émetteur de charge sans fil de refluer dans les principales lignes d'alimentation du réseau AC/DC, gardant ainsi l'ensemble du système thermiquement stable et conforme aux normes mondiales de compatibilité électromagnétique FCC/CE.

2. Caractéristiques de performances
