Transformateur LAN
>
Magnetics 10/100/1000 de base-T de Lan Transformer SMD d'Ethernet de réseau

Magnetics 10/100/1000 de base-T de Lan Transformer SMD d'Ethernet de réseau

Nom De Marque: ED8
Numéro De Modèle: H1102NL
Nombre De Pièces: Négociable
Prix: Négociable
Détails De L'emballage: 1000pieces/taille de carton : 380mm*325mm*345mm
Conditions De Paiement: Xtransfer paypal de T/T
Les informations détaillées
Lieu d'origine:
Ville de la Chine, Shenzhen.
Certification:
RoHS,ISO9001-2001
Utilisation:
Numéro de téléphone
la vitesse:
100 Base-TX ou personnalisé
Rejet de mode commun:
-33 dB au minimum @1MHz-100MHz
Salut-pot:
1500Vrms ou sur mesure
Nombre de broches:
48
Résistance au contact:
30 MΩmax
Capacité d'approvisionnement:
1000K-pcs/month
Mettre en évidence:

Ethernet Lan Transformer de réseau

,

transformateur d'isolement de l'Ethernet 1500Vrms

,

Base-T de Lan Transformer 10 d'Ethernet

Description du produit

Transformateur réseau LAN SMD 10/100/1000 Base-T Magnétique



Description du produit:

1.Les produits sont principalement utilisés dans:

Les commutateurs numériques hautes performances; équipement de transmission SDH/ATM; équipement de réception d'alimentation ISDN, ADSL, VDSL, POE équipement numérique de service intégré; équipement FILT en boucle de fibre optique;Commutateurs Ethernet, etc.
2La pompe de données est un dispositif disponible sur les cartes réseau PCI de qualité grand public.
Il a deux fonctions principales sur une carte réseau. L'une est de transmettre des données. Il coupe le signal différentiel envoyé par le PHY avec le mode différentiel.
3.La bobine est couplée et filtrée pour renforcer le signal, et est couplée à l'autre extrémité du câble de connexion à différents niveaux par la conversion du champ électromagnétique;
It is to isolate the different levels between different network devices connected by the network cable to prevent the transmission of different voltages through the network cable from damaging the deviceEn plus de ça.
4En outre, la pompe de données peut également jouer un certain rôle de protection contre la foudre pour l'équipement.

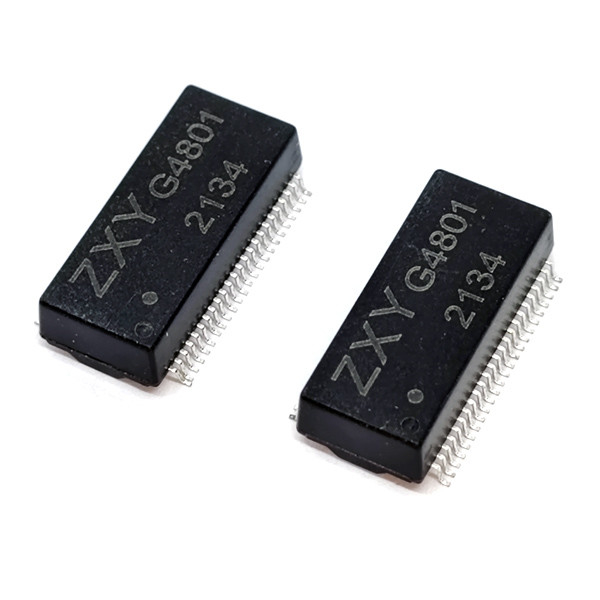

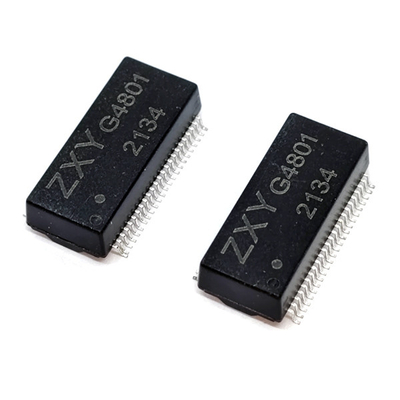

Magnetics 10/100/1000 de base-T de Lan Transformer SMD d'Ethernet de réseau 0Magnetics 10/100/1000 de base-T de Lan Transformer SMD d'Ethernet de réseau 1

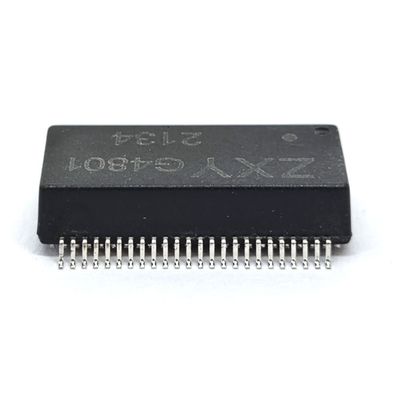

Magnetics 10/100/1000 de base-T de Lan Transformer SMD d'Ethernet de réseau 2Magnetics 10/100/1000 de base-T de Lan Transformer SMD d'Ethernet de réseau 3

Spécification électrique @25°C

Inductivité OCL:Le système de détection de la fréquence de l'électricité doit être équipé d'un système de détection de la fréquence de l'électricité.

Inductivité de fuite:00,50 uH max @ 100 KHz 0,1 V

Capacité d'enroulement:28pF max @ 100KHz 0,1V

Résistance en courant continu:1.22 Max (16-14,11-9)

Ratio de rotation: 1 CT:1CT(TX)/1CT:1CT(RX) ± 3%

Polarité:1-16,6-11 En phase

Perte d'insertion:00,5-100 MHz -1,1 dB maximum

Perte de rendement:

0.5 à 30 MHz -18 dB Min

30.1-60MHz -18+20log ((f/30) dB Min

60.1-80MHz -12dB Min

Je vous en prie.

0.5-40MHz -35dB Min

40.1-100MHz -33+20*log ((f/50) dB Min

CMRR:00,5-100 MHz -30 dB Min

Isolement HI-POT:Le réglage de l'alimentation doit être effectué à l'aide d'un régulateur de tension.

Température de fonctionnement:0°C à 70°C





Magnetics 10/100/1000 de base-T de Lan Transformer SMD d'Ethernet de réseau 4
