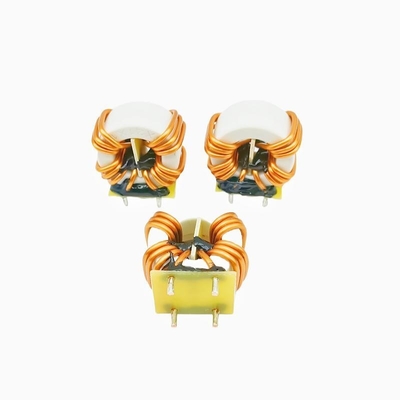

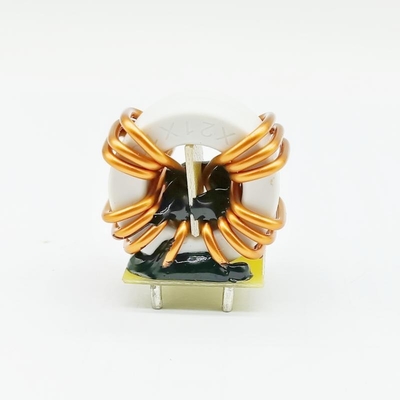

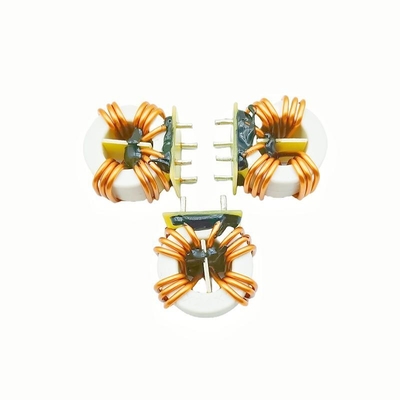

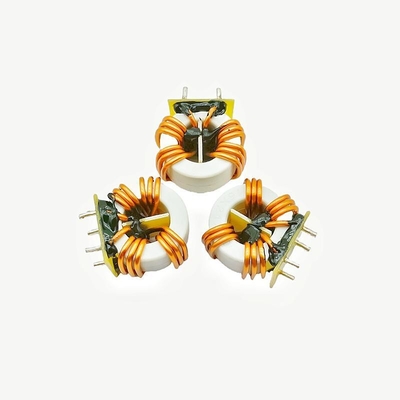

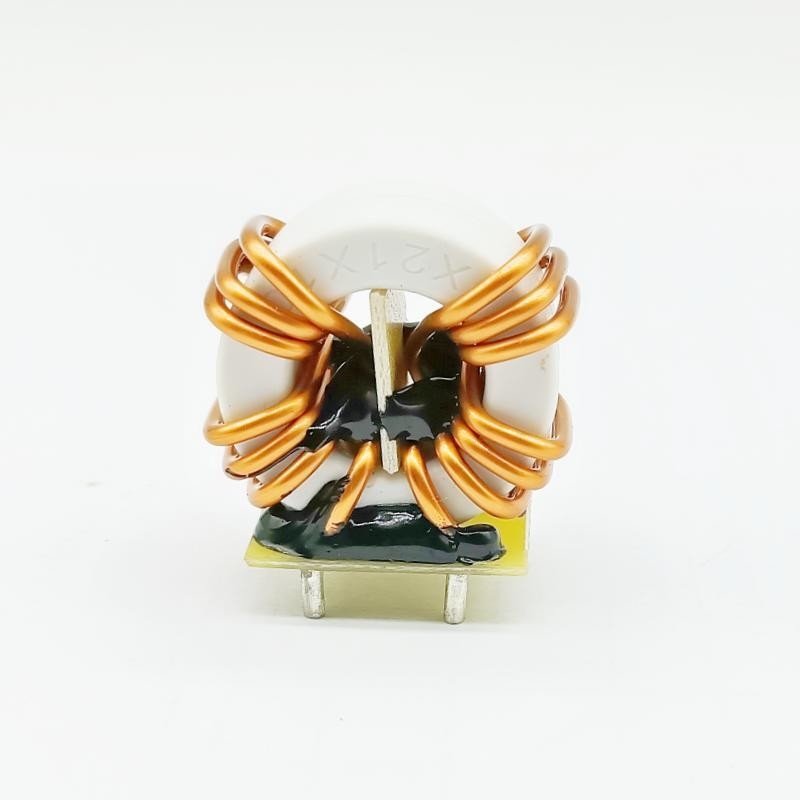

Inducteur toroïdal amorphe nanocristallin DIP

1Description du produit

2. Caractéristiques

1Caractéristiques uniques du circuit magnétique:L'inducteur de filtre à bobine de mode commun est capable de différencier efficacement entre les signaux de mode commun et les signaux de mode différentiel dans sa conception de circuit magnétiqueLorsque le courant de mode commun passe, les flux magnétiques dans le noyau se superposent et la perméabilité est plus élevée.générant ainsi une plus grande inductance et une plus grande impédance et supprimant les signaux de mode communPour les courants de mode différentiel, les flux s'annulent mutuellement, la perméabilité est plus faible, l'inductivité et l'impédance sont plus petites et l'effet sur le signal de mode différentiel est plus petit.

2. Caractéristiques de fréquence significatives: l'impédance de l'inducteur de filtrage par bobine de mode commun change avec la fréquence.La capacité de l'inducteur à supprimer les interférences de mode commun est relativement faible; à mesure que la fréquence augmente, son impédance augmente rapidement, et l'effet de suppression sur les interférences de mode commun est considérablement renforcé.Cette caractéristique le rend plus efficace dans un environnement d'interférence à haute fréquence, filtrant efficacement le bruit commun à haute fréquence.

3Structure compacte: on utilise généralement un noyau toroïdal, la bobine d'enroulement est étroitement disposée sur le noyau, la structure globale est plus compacte.Cette conception compacte rend l'inducteur de mode commun peut obtenir un meilleur effet de filtrage dans l'espace limité, facile à installer dans les circuits imprimés de divers équipements électroniques, pour répondre aux besoins de développement de la miniaturisation et de l'intégration des équipements électroniques modernes.

3.Applications

1. champ d'alimentation électrique
--Alimentation par commutation
- Une alimentation ininterrompue

2.Camp de communication
- Équipement de communication réseau
-- Équipement de communication sans fil

3.Le domaine de l'électronique automobile
-- Système de commande du moteur
--Systèmes de divertissement embarqués

4- champ de contrôle industriel
- Contrôleur logique programmable
- Système d'entraînement moteur

5.Le domaine de l'équipement médical
- Équipement de diagnostic
- Équipement de surveillance
