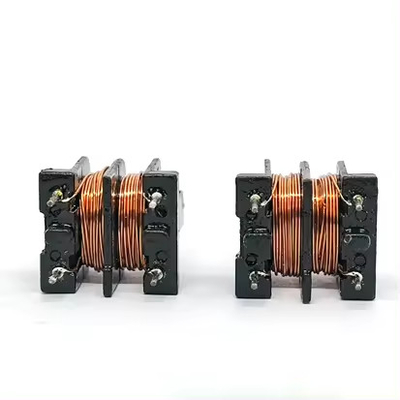

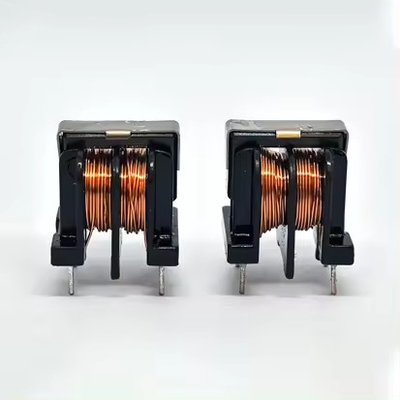

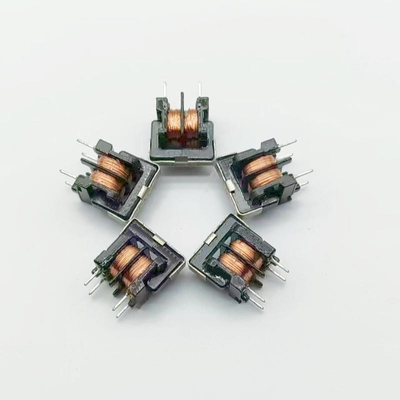

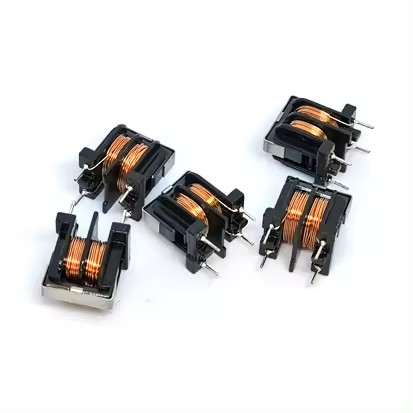

UU9.8 UU10.5 UU16 Inducteur d'étranglement en mode commun 10mH/20mH/30mH Filtre à ligne verticale

1Description du produit

L'inducteur d'étranglement de mode commun UU est un composant électromagnétique spécialisé conçu pour supprimer le bruit de mode commun dans les circuits électriques.avec la conception du noyau en forme de U fournissant une structure de chemin magnétique spécifique.Cet inducteur se compose de deux enroulements enroulés autour du noyau magnétique en forme de UU de manière à ce que les courants de mode commun induisent une grande impédance,alors que les courants en mode différentiel passent avec une impédance relativement faible.En tirant parti des propriétés magnétiques du matériau de base, généralement une ferrite à haute perméabilité magnétique, il atténue efficacement les fréquences de bruit communes,généralement dans la gamme de quelques kilohertz à plusieurs mégahertz.Cela en fait une partie essentielle des circuits d'alimentation, des lignes de communication de données,et autres systèmes électroniques où la suppression du bruit est cruciale pour maintenir l'intégrité du signal et le fonctionnement fiable des dispositifs électroniques.

2. Caractéristiques

(1) Structure unique du noyau magnétique de type UU
Circuit magnétique efficace: la structure du noyau magnétique de type UU fournit un circuit magnétique fermé unique,qui peut concentrer et guider plus efficacement le champ magnétique par rapport à d'autres noyaux magnétiques en formeCela permet à l'inducteur de transférer efficacement l'énergie du champ magnétique dans le noyau magnétique tout en supprimant le bruit du mode commun.réduire les fuites de flux magnétique dans l'environnement et améliorer la capacité de l'inducteur à supprimer les signaux de mode commun.

(2) Impédance commune élevée
Suppression du bruit: présentant des caractéristiques d'impédance élevées pour les courants de mode commun.suppression efficace du bruit du mode communPar exemple, dans les circuits d'alimentation en mode commutateur, le bruit du mode commun est souvent généré par la capacité et l'inductivité parasites dans le circuit.UU inductance de choc de mode commun peut réduire de manière significative l'interférence de ces bruits sur la puissance de sortie, assurant que l'alimentation fournit une tension CC pure à la charge.

(3) Impédance de mode différentiel faible
Transmission sans perte de signal: présentant une faible impédance au courant différentiel, permettant aux signaux différentiels (c'est-à-dire aux signaux utiles normaux) de passer presque sans entrave.Prenons l'exemple de la transmission du signal audio, les signaux sonores sont transmis en mode différentiel et l'inducteur d'étouffement en mode commun UU supprime le bruit en mode commun sans provoquer d'atténuation ou de distorsion du signal sonore,assurer la qualité audio.
Bonne compatibilité: cette caractéristique assure une bonne compatibilité entre l'inductivité d'étouffement en mode commun et les autres composants du circuit,sans interférer avec le traitement et la transmission des signaux normaux, assurant le bon fonctionnement du circuit.

3.Avantage
