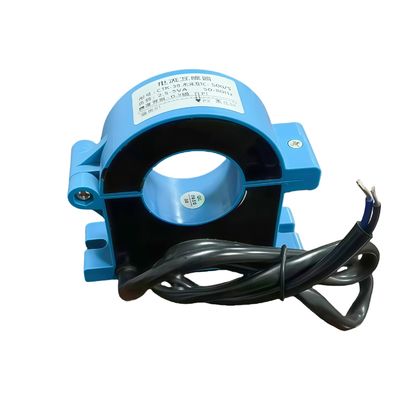

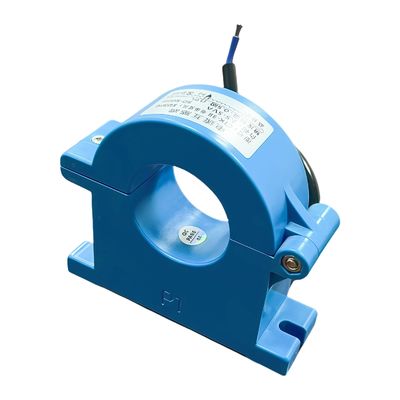

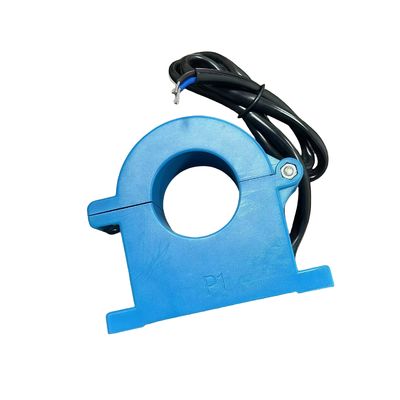

CTK-38 2.5-5VA Transformateur de courant triphasé à structure de bobine circulaire et à noyau fendu

1. Description du produit

Le CTK-38 2.5-5VA est un transformateur de courant triphasé à structure de bobine circulaire et à noyau fendu, conçu spécifiquement pour la surveillance et la protection des systèmes d'alimentation. Ce produit adopte une structure innovante à noyau fendu, qui peut être facilement installé sans interruption de l'alimentation, particulièrement adapté aux projets de rénovation ou aux applications dans les armoires de distribution à espace limité. Sa conception à bobine circulaire peut s'adapter à l'installation de câbles dans différentes directions, garantissant que la précision de la mesure n'est pas affectée par les contraintes mécaniques. Ce transformateur offre une puissance nominale de 2,5 à 5 VA, avec un niveau de précision allant jusqu'à 0,5, une plage de température de fonctionnement de -25 °C à +70 °C, et d'excellentes performances anti-saturation magnétique et une stabilité à long terme. Largement utilisé dans les systèmes de distribution industrielle, la comptabilité énergétique des bâtiments commerciaux et le raccordement au réseau de production d'énergie nouvelle, offrant des solutions fiables pour la mesure du courant, la comptabilité énergétique et la protection par relais. Les caractéristiques de la conception fendue, de la mesure de haute précision et de l'installation flexible en font un choix idéal pour la surveillance moderne des systèmes d'alimentation.

Fonction :
1. Conversion de courant de haute précision : Utilisant des noyaux en acier au silicium de haute qualité et des structures de bobines de précision, il réalise une conversion précise d'un courant élevé en un courant secondaire standard (5A/1A), avec un niveau de précision allant jusqu'à 0,5.

2. Isolation électrique de sécurité : Fournit une protection d'isolation électrique complète, isole efficacement le côté haute tension du circuit de mesure et assure la sécurité des opérateurs et des équipements.

3. Installation et maintenance flexibles : La conception unique à bobine circulaire fendue prend en charge l'installation sous tension sans déconnecter le circuit principal, ce qui la rend particulièrement adaptée aux projets de rénovation et à l'installation dans des espaces restreints.

4. Prise en charge de la surveillance intelligente : Une interface de communication RS485 en option et le protocole Modbus peuvent être configurés pour s'intégrer de manière transparente aux compteurs intelligents et aux systèmes de gestion de l'énergie, permettant la surveillance à distance et l'analyse des données.

5. Fonction de protection fiable : Réagit rapidement aux changements de courant, fournit des signaux précis aux dispositifs de protection par relais et prévient efficacement les défauts d'alimentation tels que les surcharges et les courts-circuits.

2. Caractéristiques de performance
